Teknik Döküman

Rekabet Avantajınızı Oluşturun

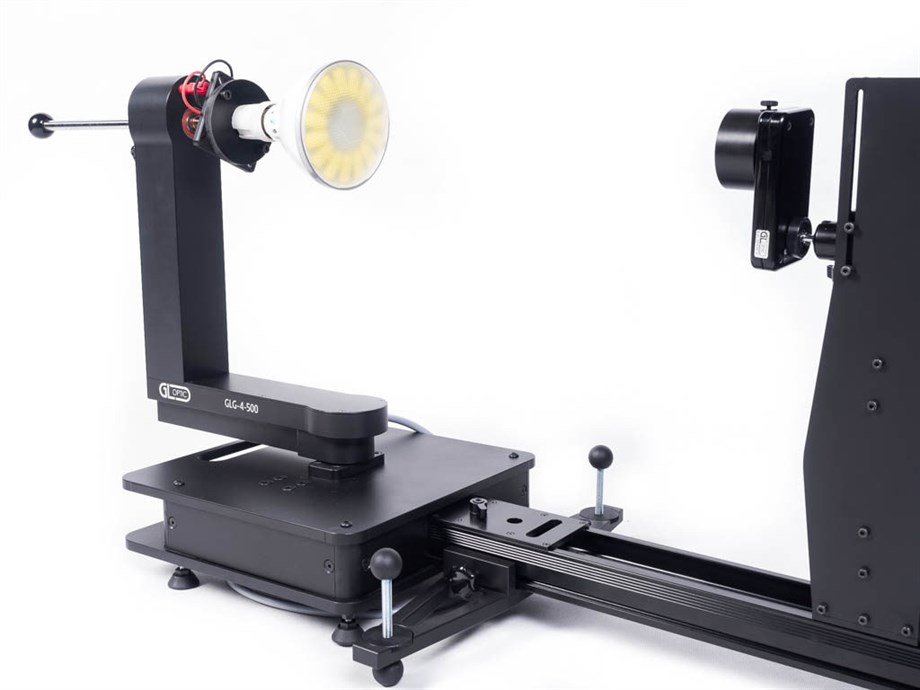

LED aydınlatma giderek daha rekabetçi bir hal almakta ve mevcut teknoloji ve bileşenler hızla değişmektedir. Yeni modül ve lamba modellerinin geliştirilmesi ve değerlendirilmesi, üreticiler ve ithalatçılar için sürekli bir zorluktur. Tam otomatik, kompakt ışık gonyometresi cihazımız, LED ürünlerinin ışık yoğunluğu dağılımını ölçmesi gereken geliştirme ekiplerini ve ürün test laboratuvarlarını destekler.

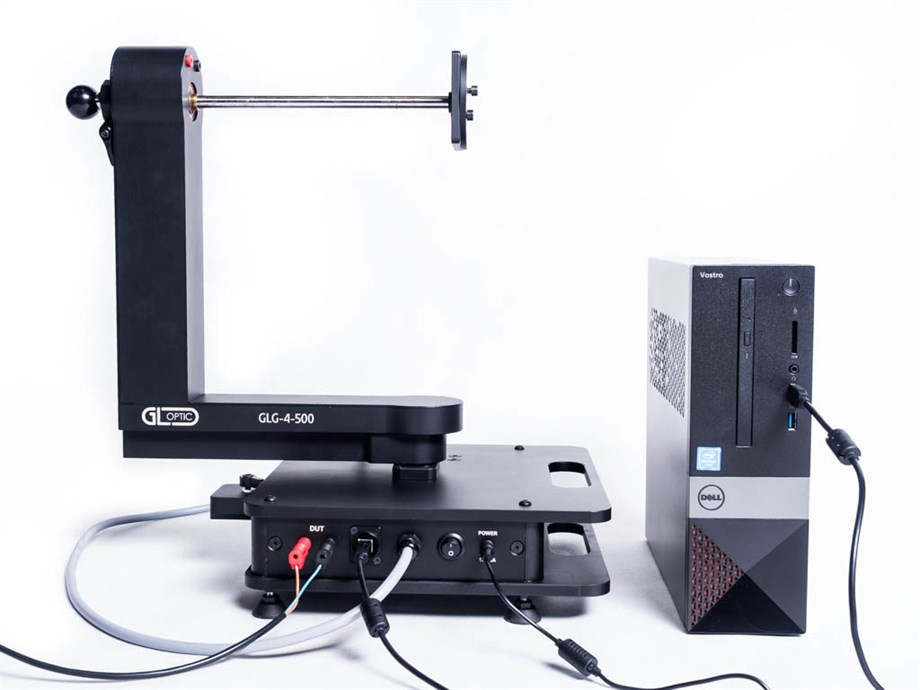

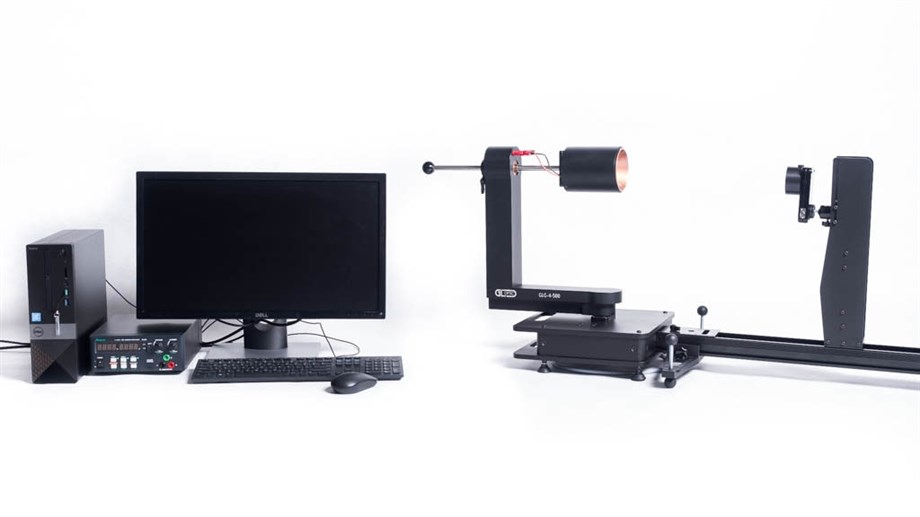

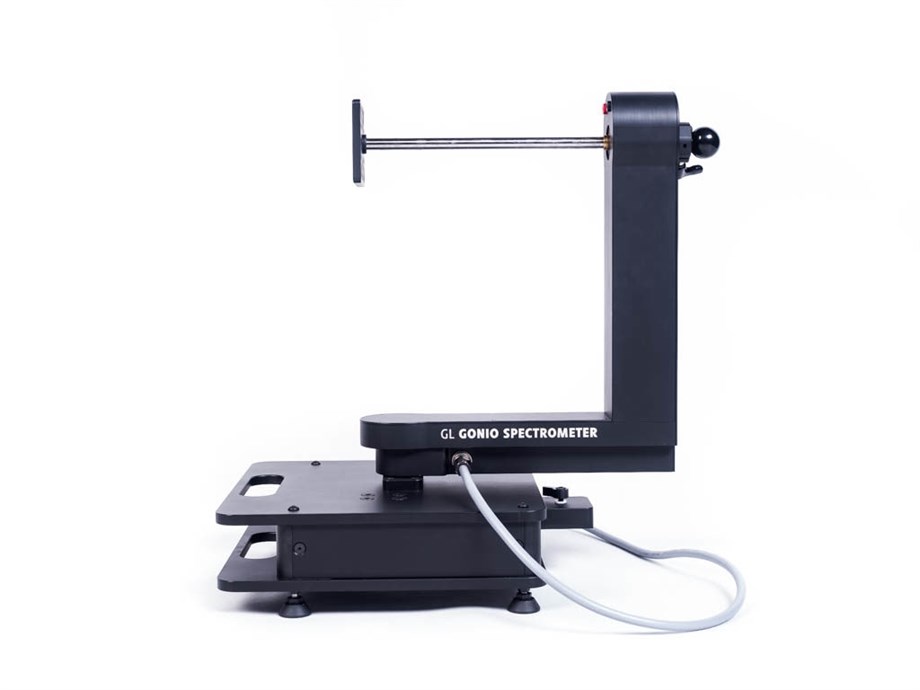

Daha küçük ürünleri ve bileşenleri ölçmek istiyorsanız büyük ve pahalı bir laboratuvar gerekli değildir. GL Gonio Spektrometre GLG 4-500, küçük bir karanlık odada veya hatta özel bir ölçüm istasyonunda kullanılabilir ve LED'lerin profesyonel fotometrik ve kolorimetrik karakterizasyonunu sağlar. Bir spektroradyometre ve kullanıcı dostu bir analitik yazılım ile birlikte gelir. Kendi ürünlerinizi test etmeye başlayın ve kalite ve bilgiye dayalı rekabet avantajınızı oluşturun.

Detaylı Testler ve Raporlar

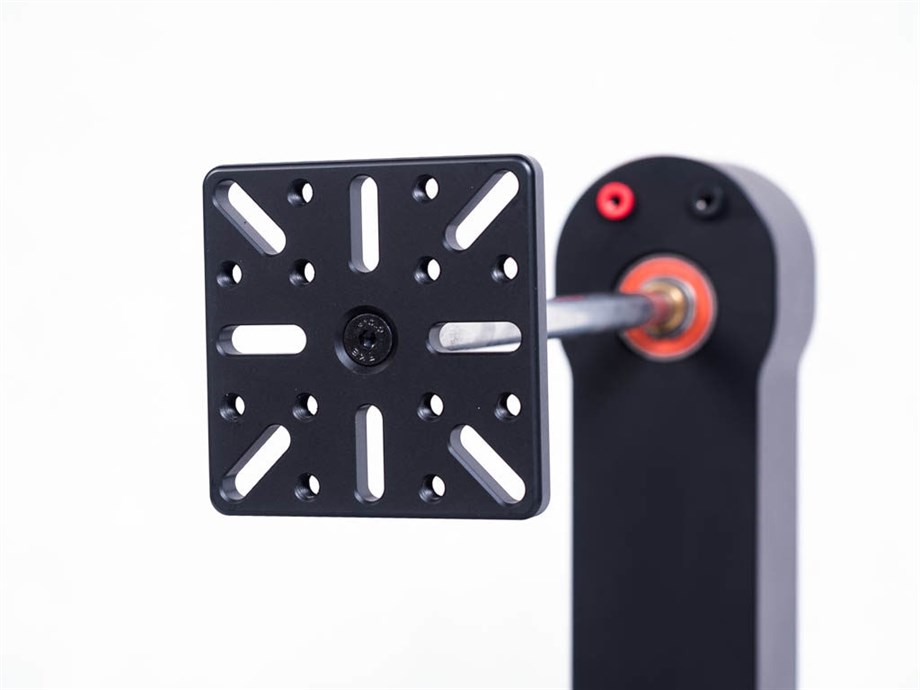

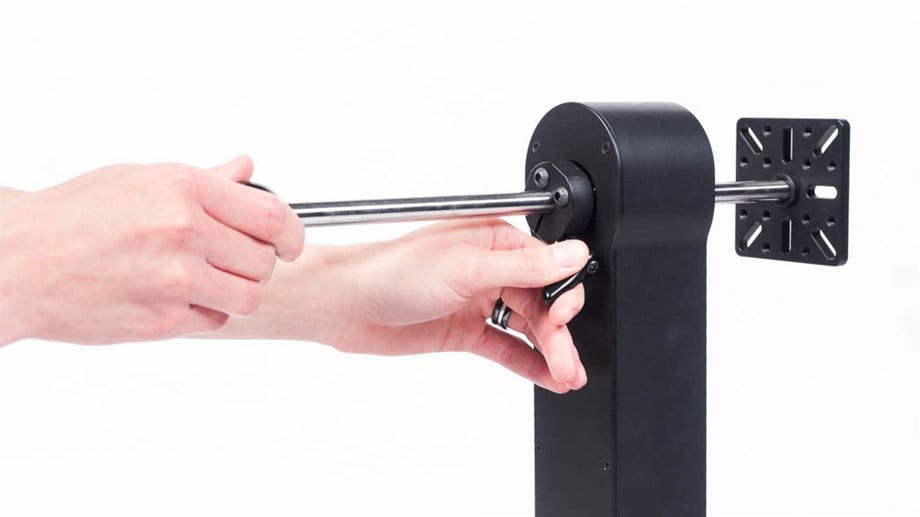

Piyasadaki goniofotometrelerin çoğu, ihtiyacınız olan sonuçları sağlamak için yüksek eğitimli ve deneyimli teknisyenler gerektirir. GLG 4-500 gonio, her şirkete bu kabiliyeti kazandırmak üzere tasarlanmış ve mühendisler ve teknisyenler için pratik, günlük bir çözüm olarak üretilmiştir. Sistemin tak ve ölç özelliği, karmaşık ölçüm prosedürlerini basitleştirir. Lambayı mekanik karta takmanız, mevcut lazer hizalama aracıyla hizalamanız, parametreleri ayarlamanız ve yoğunluk dağılımını ölçmeye hazır olmanız yeterlidir! Sistem, DUT'u her konumda otomatik olarak döndürür ve ölçer ve ardından sonuçlar tamamen özelleştirilebilir bir rapora dönüştürülür.

Fotometrik Dosyalar ve Daha Fazlası

Işık yoğunluğu dağılım diyagramları ve ışık akısı ile birlikte IES ve LTD fotometrik dosyaları sistem tarafından otomatik olarak oluşturulur. Varsayılan dedektör olarak bir spektroradyometre kullandığımızdan, ışık gonio CCT ve Duv, CRI ve Rf (TM-30 2015) MacAdam Elipsleri, Açısal Renk Düzgünlüğü ve daha fazlası gibi tüm kolorimetrik değerleri üretir. Bu, ışık ölçümü için standart gonyofotometre sistemlerinde mevcut değildir.

STANDART BIR IŞIK GONYOMETRE SISTEMI ŞUNLARI IÇERIR

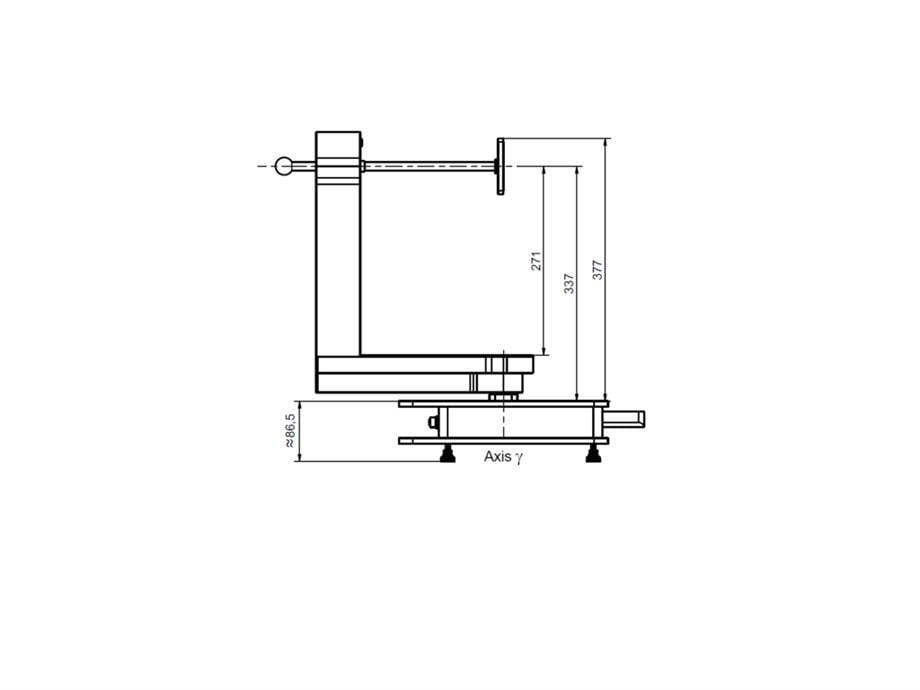

C-γ koordinatında C tipi optik gonyometre
Yatay yönde optik eksen
Açısal ışık yoğunluğu ölçümleri
Işık akısı ölçümleri
EULUMDAT ve IES dosyası oluşturma
ISTEĞE BAĞLI KAYDIRICILAR

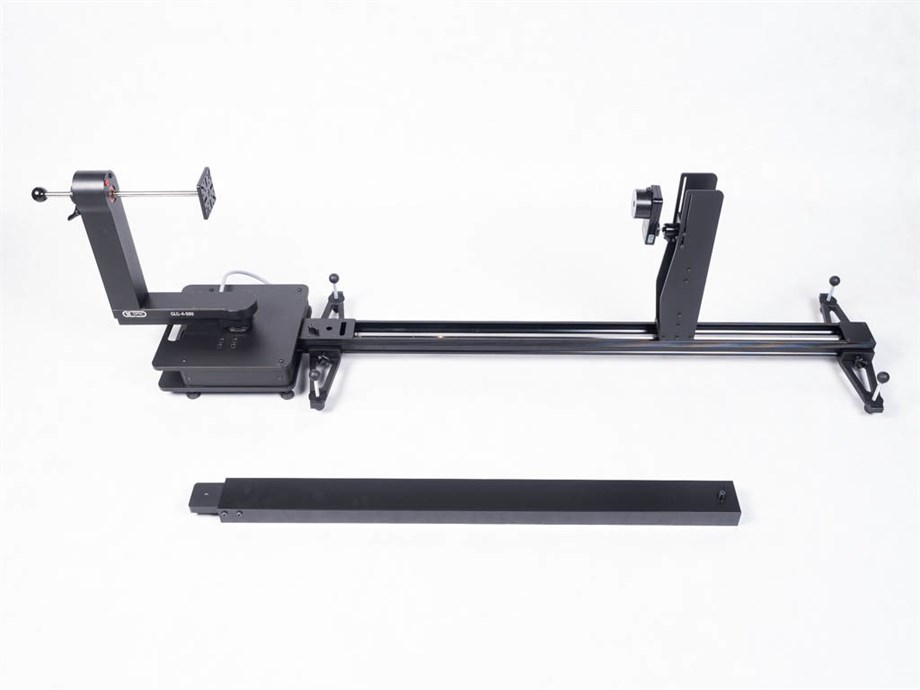

1m veya 2,5m uzunluğunda özel mekanik kaydırıcılar
Ölçüm aleti için bir yuvaya sahiptir
1m uzunluğunda uzatma profilleri mevcuttur
OPSİYONEL ÖZELLİKLER

A sınıfı laboratuvar fotometresi
Akım veya güç kaynakları ve güç ölçer
TEC Kontrol veya sıcaklık ölçümü

Fotometrik Miktarlar

Işık Yoğunluğu Dağılımı
Kutupsal Diyagram
Koni Diyagramı
Işık akısı
IES ve LTD dosya formatları
Merkez Işın Yoğunluğu
Kolorimetrik Miktarlar

İlişkili Renk Sıcaklığı (Beyaz LED Işık Kaynakları) CCT ve Duv
Renk İşleme İndeksleri (Beyaz LED Işık Kaynakları) Ra, CRI, R1 ila R15, IES TM-30 2015
MacAdam Elipsleri
Açısal Renk Tekdüzeliği
Ek / Opsiyonel

Işık Etkinliği [lm/w]
Güç faktörü (yani cos θ)
Sıcaklık
