Teknik Döküman

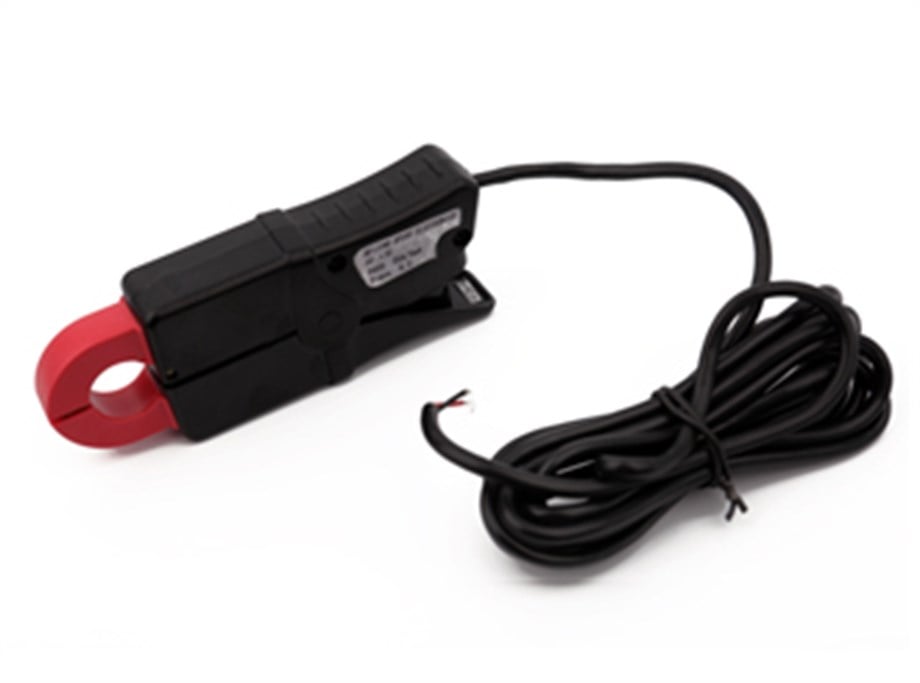

XQ20 model bölünmüş çekirdek akım sensörü, 200A kablo çevrimiçi ölçümü için uygundur, kullanıcı dostu şekli, kablolara veya baralara kolayca kelepçelenmesini sağlar, güç kaynağını kesmeye ve test sırasında devrenin bağlantısını kesmeye gerek yoktur, taşıması kolaydır ve özellikle yerinde çevrimiçi test için uygundur. Ölçüm ve analiz sistemi için 0-200mA veya 0-100mA AC sinyal çıkışı sağlar. Akım sensörü üzerindeki bu XQ20 kelepçe, iki durak 10A / 100A veya 20A / 200A, 1V veya 2V çıkış, 10Hz ila 2MHz frekans çıkışı özelleştirebilir. Güç kalitesi analizörü üreticilerinde, yüksek güvenilirlik ve% 0.1 doğrulukta birçok kullanılmıştır. Bu model XQ20 pens akım sensörü kesinlikle EN61010-1, EN61010-2-032, EN61010-2-031, IEC60044-1 ve IEC61869-2 vb. ile uyumludur.


ÖZELLİKLER

UL, CE, CNAS işareti;
Küçük, kompakt boyut;
10Hz ila 2MHz yanıt;
Tutma teli çapı: φ20mm;
Kurulum: kelepçe tipi tasarım;
1mA ila 240A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Yüksek içerikli nikel metal permalloy çekirdek;
İki oranlı 10/100A veya 20/200A tasarımı destekler;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
1mV/A AC, 10mV/A AC veya 1mA/A AC çıkış sinyalleri;
EN 61010, 600V CAT III güvenlik standardına göre tasarlanmıştır;
DMM'ler, PQA, kaydediciler ve osiloskoplar için tasarlanmıştır;
10A, 20A, 100A, 200A kablo çevrimiçi ölçümü için uygundur;

UYGULAMA

Multimetre;
Güç ölçer;
Enerji alt ölçerler;
Faz açısı ölçer;
Dijital çoklu metre;
Osiloskop ölçer;
Güç yükü izleme;
Güç kalitesi analizörü;
Veri kaydı / kaydı;
Elektrik enerji ölçer;
Güç kalitesi izleme;
Güç ve harmonik ölçerler;
Çok fonksiyonlu enerji ölçer;
CT sekonder akım tespiti;
Kablo demetleri etrafında ölçüm;
Sahada enerji ölçer kalibratörü;

PARAMETRELER

SEÇİM KILAVUZU
