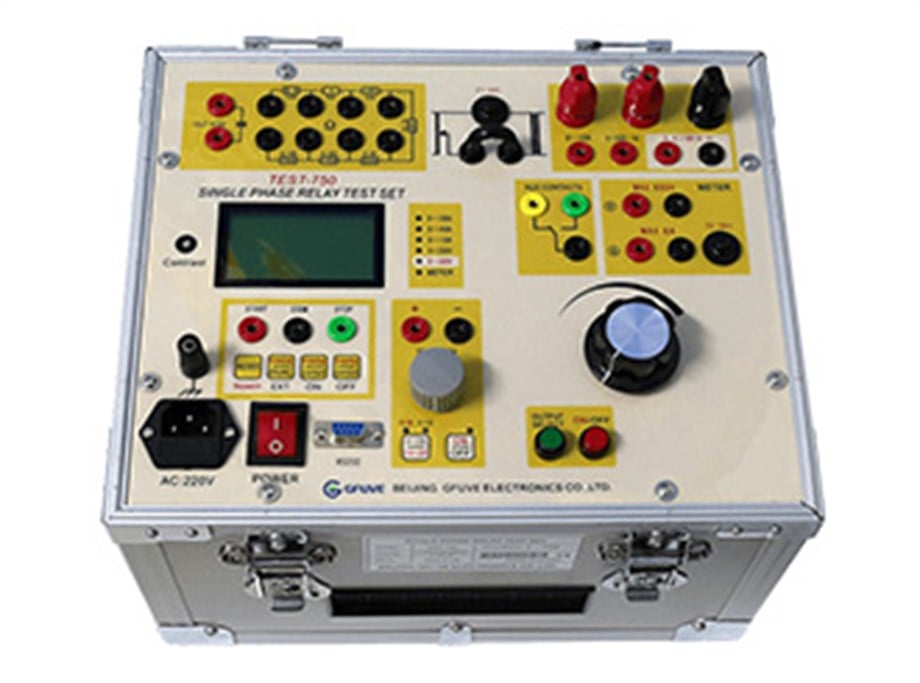

TEST-750 tek fazlı röle test seti yüksek performanslı, sahada test etmek için taşınabilir; PC panelli alüminyum alaşımlı gövde, sağlam şekil benimser; ARM çip kontrolü ile, LCD ekran voltaj ve akım çıkışı kronometresinin tek fazlı koruyucu röle test cihazı; tam izolasyon, ayarlanabilir AC ve DC voltajı, AC doğru akım; ayarlanabilir bir DC voltajı ve ayarlanabilir bir AC voltajı; çift aşırı yük korumalı çıkış devresi, yüksek çıkış kapasitesi, küçük boyut, hafiflik, yüksek güvenilirlik. Ekipman, çeşitli röle saha kalibrasyonu ve performans testi için uygundur.
ÖZELLİKLER
U/I Testi ve DC Testi, Tüm izolasyon ayarlanabilir DC voltaj çıkışı, kısa devre, aşırı yük ve aşırı aralık koruması otomatik olarak
Maksimum çıkış akımı: 0-150A
LCD dijital AC/DC ampermetre ile donatılmıştır, AC/DC voltajını, akımı, kronometre potansiyelini ve kontağı gösterebilir
Dahili elektronik kronometre, mevcut elektrik kontağı çalışması, 250V'a kadar potansiyel, çift ölçüm
Çok fonksiyonlu ve taşıması kolay entegre kit tasarımı
PARAMETRELER
| |
| Elektriksel parametreler |
| Nominal giriş gücü |
| AC |
220V±10% 1000VA·50/60Hz or
110V±10% 1000VA·50/60Hz |
| Yardımcı kontakları açma/kapama |
| Maksimum akım |
1A |
| Maksimum gerilim |
AC250V or DC120V |
| AC çıkış |
| Aralık |
0-10A |
0-40A |
0-100A |
0-100A |
| Yüksüz Voltaj (Min) |
90V |
25V |
10V |
10V |
| Tam Yük Voltajı (Min) |
80V |
22V |
8V |
|
| Tam Yük Akımı (Maks) |
10A |
40A |
100A |
150A |
| AC/DC voltaj çıkışı |
| Aralık |
0-250V(AC) |
0-300V(DC) |
| Yüksüz Voltaj (Min) |
250V |
320V |
| Tam Yük Voltajı (Min) |
240V |
250V |
| Tam Yük Akımı (Maks) |
3A |
3A |
| Yardımcı DC voltaj çıkışı |
| Aralık |
5-120V |
110-220V |
| Maksimum Voltaj |
120V |
220V |
| Maksimum Akım |
0.5A |
0.5A |
| Yardımcı AC voltaj çıkışı |
| Aralık |
0-120V |
| Maksimum gerilim |
120V |
| Maksimum akım |
0.5A |
| Kronometre |
| Aralık |
0.0000-999999S |
| Çözünürlük |
0.1mS |
| Doğruluk |
±5 kelime |
| Maksimum giriş gerilimi (Kontak ve potansiyel girişi ile) |
DC 250V |
| Ampermetre |
| Aralık |
İç 0.000-150.0A
Dış 0.000-6.000A (AC veya DC) |
| Doğruluk |
0.50% |
| Voltmetre |
| Aralık |
0.0-600.0V(AC or DC) |
| Doğruluk |
0.50% |
| Ölçüm modu |
AC Gerçek RMS
DC Ortalama değer |
| Rezistans |
| Direnç |
0.5Ω-2.5kΩ |
| Mekanik özellikler |
| Boyutlar (G×D×Y) (mm) |
340×270×260 |
| Ağırlık |
18kg |
| Mekanik parametreler |
| Sıcaklık |
-10°C ila 40°C |
| Bağıl nem oranı |
<80% |
| |
|
|
|
|
