Marka : GFUVE
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka:GFUVE



:

  Teknik Döküman

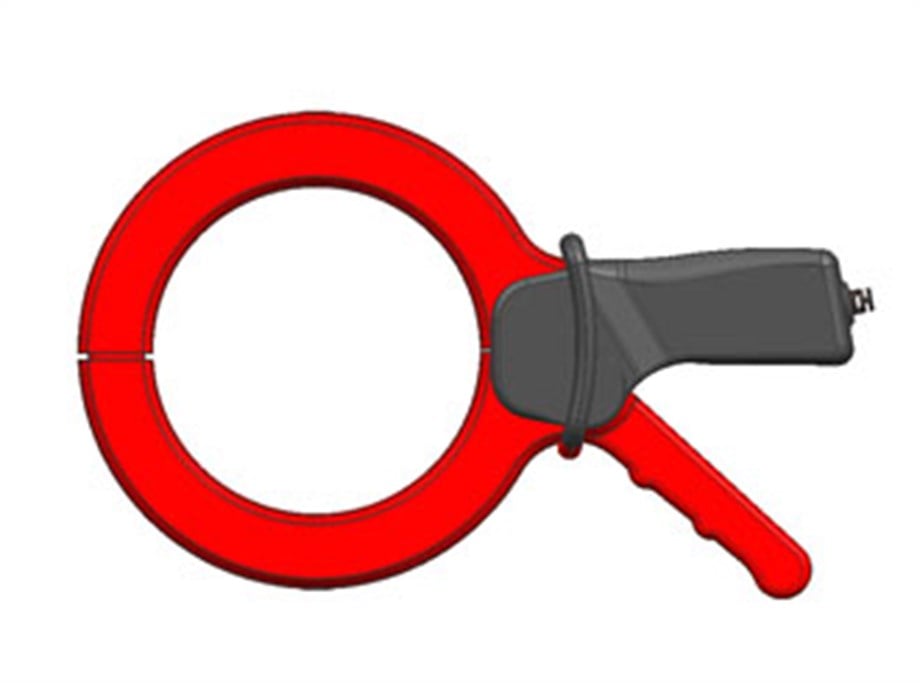

S120 akım pensi, mükemmel dönüşüm ve düşük faz kayması ile akım trafosu probu üzerinde yüksek performanslı bir AC Pensidir. Yüksek kaliteli manyetik permalloy çekirdek ve düzgün sargılar 3000AAC/2000AAC/1000AAC/500AAC'ye kadar doğru ölçümler sağlar. "Halka tipi" çene, iyi manyetik iletime ve kablo konumlandırmalarına izin verir. Mükemmel RMS özellikleri ve güvenilir sinyal üretimi sağlar.





AÇIKLAMA

S120 clamp on ct, 10Hz'den 2MHz'e kadar geniş frekansın yanı sıra yüksek doğruluk ve düşük faz kaymasının önemli olduğu güç kalitesi uygulamaları için çok uygundur. Ölçüm aralığı 100mA ila 3000A'dır.
S120 clamp on akım trafosu, DMM'ler ve BNC, kablo arıza analizi ve akım girişi olan kaydedici cihazlarla kullanılmak üzere tasarlanmış genel amaçlı 3000A AC Clamp akım probu trafosudur. 1000:1 veya 2000:1 oranına ve amper başına 1mA veya çenede ölçülen amper başına 1mV çıkışa sahiptir. S120, 2,5 m veya 5 m sonlandırılmış entegre bir kabloya sahiptir. Bu kıskaçlı probun yuvarlatılmış çene tasarımı, yüksek doğruluk, düşük faz kayması ve geniş frekans gerektiren kablo arıza analizi uygulamaları için çok uygundur.

UYGULAMALAR

Kablo arıza analizi;
Güç yükü izleme;
Dalga formu analizi (osiloskop metre);
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Veri kaydı / kaydı;
Büyük endüstriyel yükler;
Güç kalitesi izleme;
CT sekonder akım tespiti;

ÖZELLİKLER

1mA ila 3000A AC ölçüm aralığı;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
Akım ölçümü için %0,1 yüksek hassasiyet;
Güç ölçümü için düşük faz kayması;
Frekans 10-2MHz;
Tutma teli çapı: φ120mm;
EN 61010, 600V CAT III ile uyumludur;
Dönüşüm oranı: 1000:1, 2000:5, 3000:5;
DMM'ler, kaydediciler, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
Endüstriyel tasarım ve güzel görünüm;
UL, CE CNAS işareti;

PARAMETRELER





Elektriksel parametreler
Oran 1000: 1, 2000: 5 veya 3000: 5 (özelleştirilmiş)
Doğruluk sınıfı 0.1%, 0.2%, 0.5%
Birincil akım 0 - 3000A AC
İkincil akım 0-1A veya 0 - 5A AC (özelleştirilmiş)
İkincil gerilim 0-2V, 0-5V AC (özelleştirilmiş)
Maks. Kont. Giriş akımı 3600A
Yük kapasitesi ≤20Ω, standart 4Ω
Aşırı gerilim kategorisi CAT III 600V
Çıkış sinyali (AC akım) Nominal giriş akımında 500mA, 1A, 2A, 5A AC
Çıkış sinyali (AC voltajı) Nominal giriş akımında 1V, 2V, 5V, 10V AC
Frekans aralığı 10Hz-2MHz
Dielektrik dayanımı 1 dakikada 3KV 50Hz/60Hz
Sıcaklık aralığı -40°C ila +55°C
Çıktı D01 konnektörlü veya BNC'li 2,5 metre kablo
Maks. gerilim yalıtılmamış iletkenler 600 V
Standart EN 61010-1, EN 61010-2-032, EN 61010-2-031
IEC60044-1, & IEC61869-2, 600V CAT III
Kurulum kelepçe tipi
Çıkış modu kurşun çıkışı (2,5m, 5m veya 10m)
Konektör BNC, 4mm banana, sinyal kablosu (2 damarlı), özelleştirilmiş
Menzil versiyonu 100A, 200A, 400A, 500A, 1000A, 2000A, 3000A
Doğruluk (3000A Aralığı)
0-10A ≤0.5%
10-100 ≤0.2%
100-3000A ≤0.1%
Faz Kayması (3000A Aralığı)
0-10A ≤0.5°
10-100 ≤0.2°
100-3000A ≤0.1°
Mekanik parametreler
Boyutlar (U x G x Y) (mm) 178 x 290 x 30
Ağırlık(g) 1200
Tutma teli çapı (mm) φ120
Maks. çene açıklığı (mm) 120
Çene rengi Red & Grey
Malzeme PC+ABS, UL94 V0





SEÇİM KILAVUZU



Model Güncel Oran Maksimum Akım İkincil Akım Bobin Oranı Yük Direnci Doğruluk
S120-200 200A 240A 5A 40:1 2.5VA 0.5%
S120-300 300A 360A 5A 60:1 2.5VA 0.5%
S120-400 400A 480A 5A 80:1 2.5VA 0.5%
S120-500 500A 600A 5A 100:1 2.5VA 0.5%
S120-600 600A 720A 5A 120:1 2.5VA 0.5%
S120-800 800A 960A 5A 160:1 2.5VA 0.5%
S120-1000 1000A 1200A 5A 200:1 2.5VA 0.5%
S120-1500 1500A 1800A 5A 300:1 2.5VA 0.5%
S120-2000 2000A 2400A 5A 400:1 2.5VA 0.5%
S120-3000 3000A 3600A 5A 600:1 2.5VA 0.5%
S120A1-200 200A 240A 1A 200:1 özelleştirilmiş 0.2%
S120A1-300 300A 360A 1A 300:1 özelleştirilmiş 0.2%
S120A1-400 400A 480A 1A 400:1 özelleştirilmiş 0.2%
S120A1-500 500A 600A 1A 500:1 özelleştirilmiş 0.2%
S120A1-600 600A 720A 1A 600:1 özelleştirilmiş 0.2%
S120A1-800 800A 960A 1A 800:1 özelleştirilmiş 0.2%
S120A1-1000 1000A 1200A 1A 1000:1 özelleştirilmiş 0.1%
S120A1-1500 1500A 1800A 1A 1500:1 özelleştirilmiş 0.1%
S120A1-2000 2000A 2400A 1A 2000:1 özelleştirilmiş 0.1%
S120A1-3000 3000A 3600A 1A 3000:1 özelleştirilmiş 0.1%
S120A2-500 500A 600A 500mA 1000:1 özelleştirilmiş 0.1%
S120A2-600 600A 720A 500mA 1200:1 özelleştirilmiş 0.1%
S120A2-800 800A 960A 500mA 1500:1 özelleştirilmiş 0.1%
S120A2-1000 1000A 1200A 500mA 2000:1 özelleştirilmiş 0.1%
S120A3-800 800A 960A 400mA 2000:1 özelleştirilmiş 0.1%
S120A3-1000 1000A 1200A 400mA 2500:1 özelleştirilmiş 0.1%
S120A4-250 250A 300A 250mA 1000:1 özelleştirilmiş 0.1%
S120A4-500 500A 600A 250mA 2000:1 özelleştirilmiş 0.1%
S120A4-1000 1000A 1200A 250mA 4000:1 özelleştirilmiş 0.1%
S120V5-200 200A 240A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-300 300A 360A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-400 400A 480A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-500 500A 600A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-600 600A 720A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-800 800A 960A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-1000 1000A 1200A 1V 1000:1 özelleştirilmiş 0.1%
S120V5-2000 2000A 2400A 2V 1000:1 özelleştirilmiş 0.1%
S120V5-3000 3000A 3600A 3V 1000:1 özelleştirilmiş 0.2%
S120V6-200 200A 240A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-300 300A 360A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-400 400A 480A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-500 500A 600A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-600 600A 720A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-800 800A 960A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-1000 1000A 1200A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-2000 2000A 2400A 5V 1000:1 özelleştirilmiş 0.1%
S120V6-3000 3000A 3600A 5V 1000:1 özelleştirilmiş 0.2%
S120V8-200 200A 240A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-300 300A 360A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-400 400A 480A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-500 500A 600A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-600 600A 720A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-800 800A 960A 10V 1000:1 özelleştirilmiş 0.1%
S120V8-1000 1000A 1200A 10V 1000:1 özelleştirilmiş 0.1%
S120V5-3000 30/300/3000A 36/360/3600A 1V or 3V 1000:1 özelleştirilmiş 0.2%
