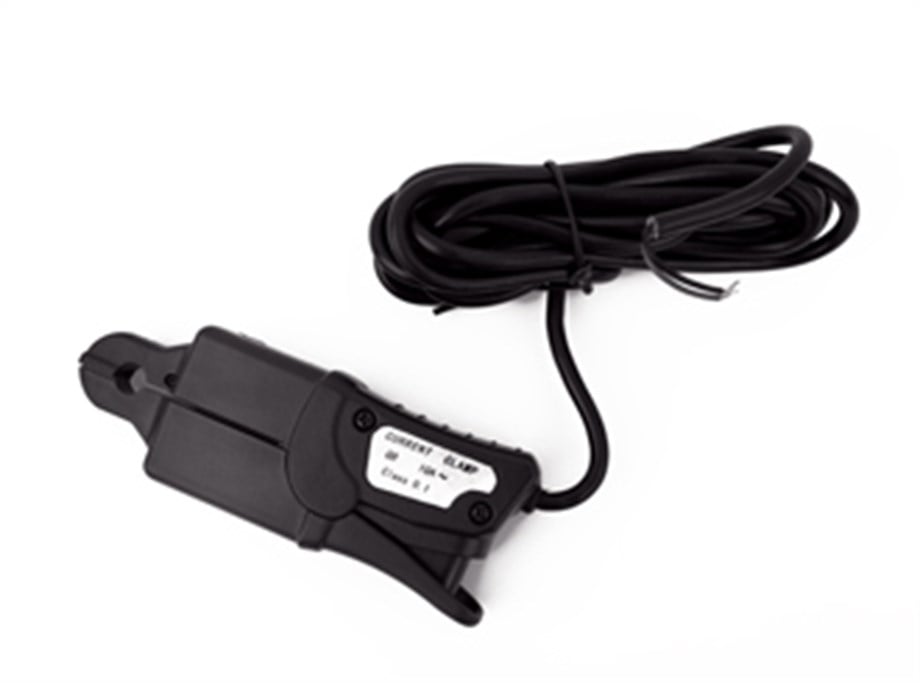

Model Q8 bakır tel kelepçeli ac akım sensörü, 5A, 10A kablo çevrimiçi ölçümü için uygundur, kullanıcı dostu şekli kablolara kolayca kelepçelenmesini sağlar. Bu Q8, EN 61010-2-032, 600V CAT III, IEC61869, IEC60044-1 standardına göre kesinlikle yüksek kaliteli bir çekirdek akım kelepçesi, 1000: 1 veya 2000: 1 oranı, 40Hz ila 2kHz frekans, küçük çene 8mm, kompakt tasarımdır. Kelepçe tipi akım sensörü, güç aleti ölçümü, kaydedici ve enerji ölçer test cihazı vb. Alanlarda yaygın olarak kullanılan akım kelepçesi, akım probu veya akım trafosu kelepçesi olarak da adlandırılır.


ÖZELLİKLER

Akım ölçümü için %0,2 yüksek hassasiyet;
1mA ila 12A AC ölçüm aralığı;
Güç ölçümü için 15 'den daha az düşük faz kayması;
Kaçak akım ölçümü;
Kurulum: kelepçe tipi tasarım;
Frekans 40Hz-2KHz Bant Genişliği;
Tutma teli çapı: φ8mm;
Yüksek içerikli nikel metal permalloy çekirdek;
2-63. harmonik ölçümü;
4mm banana/BNC konnektör özelleştirilebilir;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
EN 61010-2-032, 600V CAT III ile uyumludur;
UL, CE, CNAS işareti;
DMM'ler, osiloskoplar, kayıt cihazları, harmonik ölçerler vb. için tasarlanmıştır;

UYGULAMA

Güç ölçer;
Faz açısı ölçer;
Güç kalitesi analizörü;
Osiloskop ölçer;
Enerji ölçer kalibratörü (sahada);
Güç ve harmonik ölçerler;
Kaçak akım ölçer;
Veri kaydetme/kaydetme;
Faz volt-amper ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Enerji alt ölçerler;
Dijital çoklu sayaç;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
