Teknik Döküman

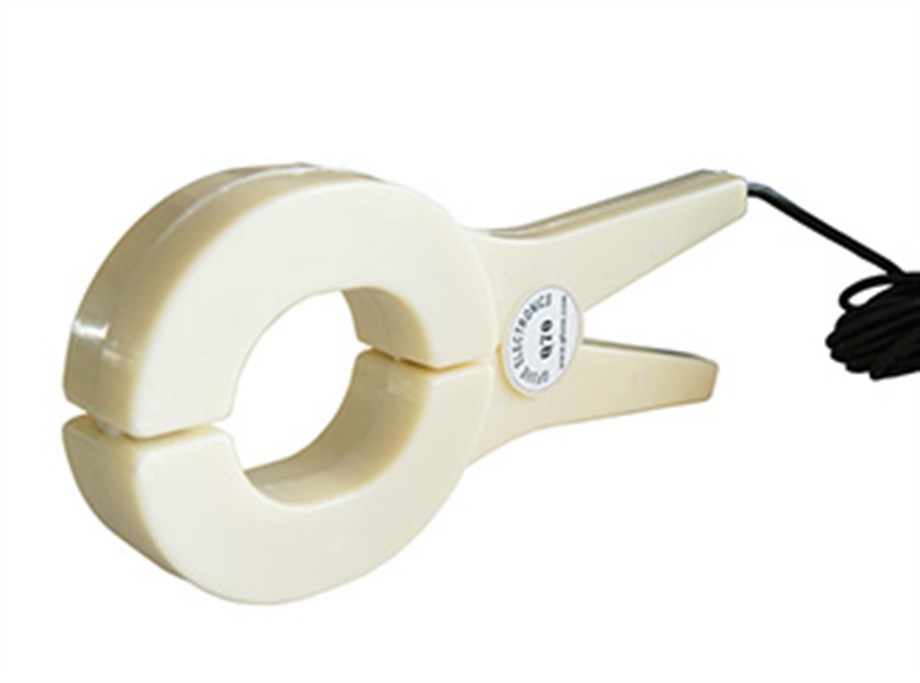

Q70 osiloskop akım probu modeli, 0-1000A akım ölçümü, hem kablo hem de bakır bara çevrimiçi ölçümü için uygundur. Çekirdeği Permalloy tarafından yapılmıştır, harici manyetik alanın etkisi çok küçüktür, bu da uzun süre kesintisiz ölçümün yüksek doğruluğunu, yüksek kararlılığını ve yüksek güvenilirliğini sağlar. Q70 osiloskop akım pensi, BNC konektörü ile akım ve voltaj sinyali çıkışı verebilir, aralık, dönüşüm oranı özelleştirilebilir. EN 61010-1, EN 61010-2-032, IEC61869-2 ve IEC60044-1 Standartlarına uygundur.


ÖZELLİKLER

1mA ila 1000A AC ölçüm aralığı;
Frekans 10Hz-2MHz Bant Genişliği;
Akım ölçümü için %0,1 yüksek hassasiyet;
Güç ölçümü için düşük faz kayması;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
Bakır bara ölçümü；
Tutma teli çapı: φ60mm×70mm;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
Kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

UYGULAMA

Osiloskop ölçüm cihazı;
Veri kaydı / kaydı;
Kablo arıza analizi;
Güç ölçer;
Büyük endüstriyel yükler;
Elektrik enerji sayacı test cihazı (sahada);
Güç kalitesi analizörü;
Güç ve harmonik ölçerler;
Güç yükü izleme;
Güç kalitesi izleme;
CT primer akım tespiti;
Faz volt-amper ölçer;
Kablo demetleri etrafında ölçüm;
Toprak direnci ölçer;
Enerji alt ölçerler;
Dijital çoklu metre;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
