Teknik Döküman

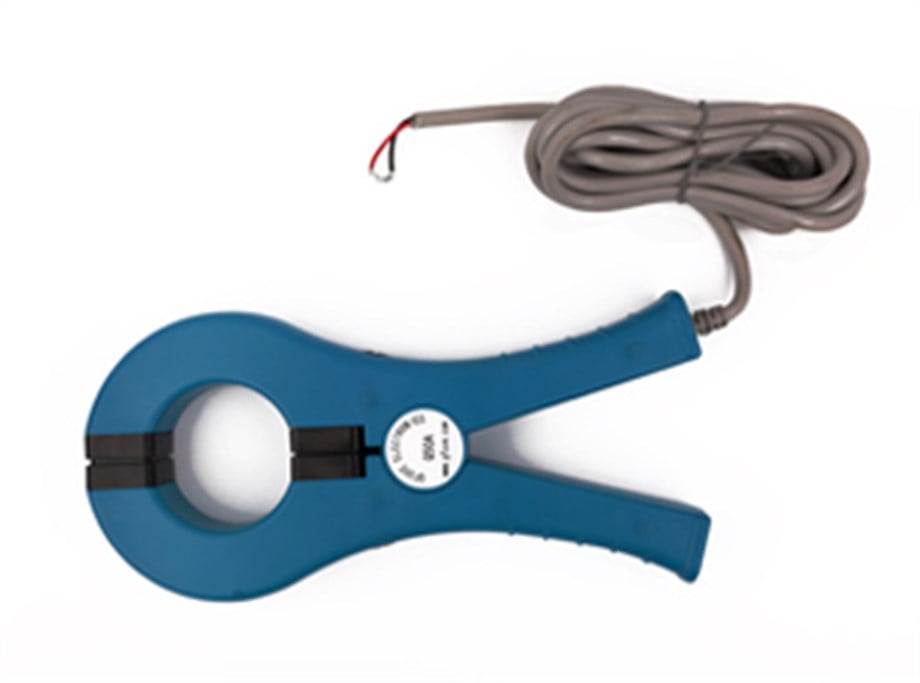

Akım trafosundaki Q50A kelepçe modeli, endüstriyel ve güç ortamındaki akımı hızlı ve kolay bir şekilde ölçmek için tasarlanmıştır, 1mA'dan 1200A'ya kadar geniş akım ölçüm aralığına, yüksek hassasiyete% 0.1, düşük faz kaymasına, 10Hz'den 200KHz'e kadar geniş frekansa sahiptir, harmonik ölçüm fonksiyonu ile ölçüm cihazları için kolay kullanım. EN61010-2-032 standardına uygundur.

AÇIKLAMA

Q50A akım trafosu kelepçesinin birçok çeşidi vardır, örneğin 200A/300A/500A/1000A vb. Q50A serisi AC kelepçe, DMM'lerin, 4m banana veya BNC, güç cihazlarının, osiloskopların, el tipi skopların, kaydedicilerin veya kaydedicilerin, kelepçe tipi topraklama direnci test cihazının, çift kelepçeli faz açısı ölçerin, enerji ölçer kalibratörünün ve diğer çeşitli cihazların akım ölçüm yeteneklerini genişletmek için tasarlanmıştır.

ÖZELLİKLER

Akım ölçümü için %0,1 yüksek hassasiyet;
1mA ila 1000A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Frekans 10Hz-200kHz Bant Genişliği;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
Tutma teli çapı: φ50mm;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
Kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

UYGULAMA

Güç kalitesi analizörü;
Güç ve harmonik ölçerler;
Elektrik enerji sayacı test cihazı (sahada);
Kablo arıza analizi;
Güç yükü izleme;
Veri kaydetme/kaydetme;
Faz volt-amper ölçer;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Büyük endüstriyel yükler;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Osiloskop ölçer;
Toprak direnci ölçer;
Enerji alt ölçerler;
Dijital çoklu sayaç;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
