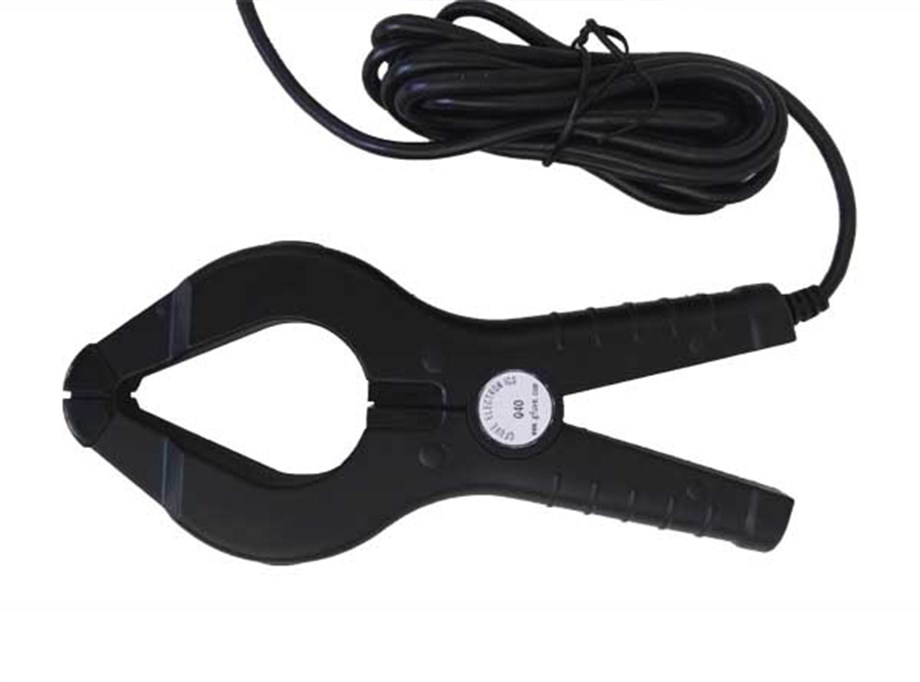

Q40 Serisi akım sensörü üzerindeki kelepçe, yüksek performanslı akım kelepçesi modelleridir ve ölçüm aralığının alt ucunda doğruluğu ve faz kaymasını iyileştirmek için özel bir nikel çekirdek kullanır. Q40 ct kelepçe sensörü, güç ve düşük seviye akım ölçüm uygulamaları tespitinde kullanılacak mükemmel bir probdur. Sensörün aralığı, dönüştürme oranı, çıkış arayüzü müşteri gereksinimlerine göre özelleştirilebilir. Akım transformatörleri veya akım sensörleri olarak da bilinen Q40 CT kelepçe sensörleri, akımı tespit etmek ve orantılı bir çıkış oluşturmak için manyetik alanı kullanarak bir telden geçen akımı ölçen cihazlardır. Q40 akım CT sensörleri, sahada 500A'den daha az AC akım devresini ölçmek için kullanılabilir.


ÖZELLİKLER

Güç ölçümü için daha düşük faz kayması;
1mV/A AC, 10mV/A AC veya 1mA/A AC çıkış sinyalleri;
1mA ila 600A AC ölçüm aralığı;
10A, 50A, 100A, 500A kablo çevrimiçi ölçümü için uygundur;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Tutma teli çapı: φ40mm;
Kurulum: kelepçe tipi tasarım;
Küçük, kompakt boyut;
UL, CE, CNAS işareti;
Yüksek içerikli nikel metal permalloy çekirdek;
DMM'ler, PQA, kayıt cihazları, osiloskoplar ve güç ölçerler için tasarlanmıştır;
10Hz ila 200kHz yanıt;
EN 61010, 600V CAT III güvenlik standardına göre tasarlanmıştır;

UYGULAMA

Dalga biçimi analizi;
Güç ve harmonik ölçerler;
Yerinde enerji sayacı kalibratörü;
Güç kalitesi analizörü;
Faz açısı ölçer;
Veri kaydı / kaydı;
Güç yükü izleme;
Büyük endüstriyel yükler;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Dijital multimetre;
Enerji alt sayaçları;
Çok fonksiyonlu enerji ölçer;
Multimetre;
Güç analizörü;
