Teknik Döküman

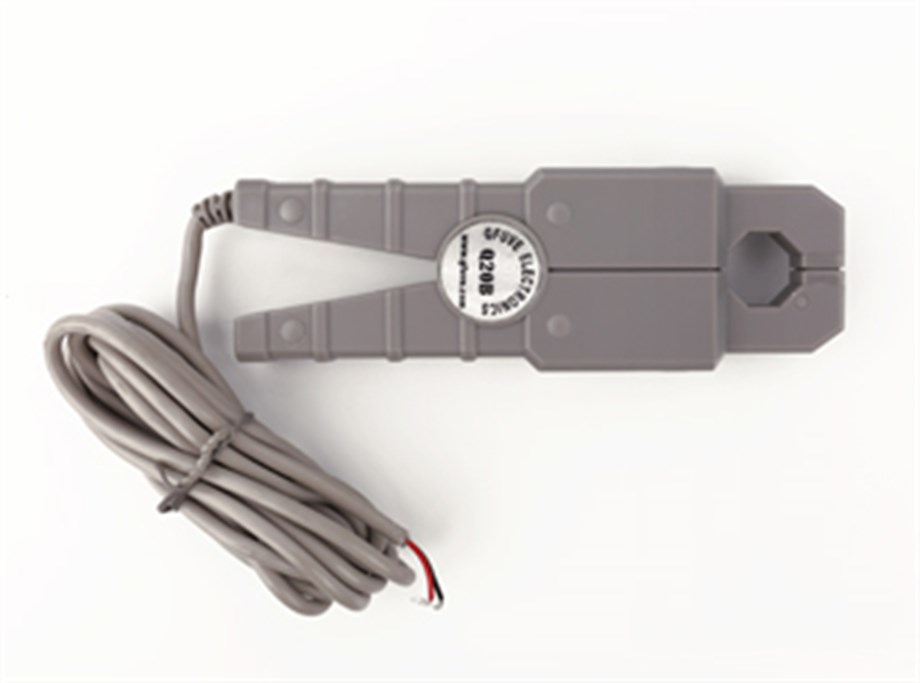

Q20B modeli ucuz 100A AC akım kelepçeli CT'ler, güç ölçerler, güç analizörleri ve yüksek performanslı osiloskoplarla kullanım için sınıfının en iyisi cihazlardır. Birincil akım aralığı 0-200A AC ve ikincil akım aralığı 0-200mA, 0-200mV, 0-333mV veya 0-2V AC'dir. Permalloy çekirdek ve CT çift katmanlı ekranlama teknolojisini benimser, CT'lerdeki bu kelepçe, yüksek doğruluk, yüksek hassasiyet, çok yönlülük ve düşük faz kayması sunar.

AÇIKLAMA

Bu nitelikler, bu kelepçeleri yük araştırmaları ve talep ölçümü de dahil olmak üzere çok çeşitli güç ölçüm uygulamalarında kullanım için mükemmel bir seçim haline getirir. Yüksek anti-parazit özelliği ile karmaşık parazit ortamları için uygundur. Geniş bant genişliği 2M Hz, yüksek hassasiyet %0,1, EN 61010-1, EN 61010-2-032, IEC60044-1 Standardına göre. kompakt bir şekilde geniş kullanım sunmak için özel olarak tasarlanmıştır. Kelepçeli Akım Transformatörleri, geçici enerji denetimleri veya uzun vadeli enerji çalışmaları için tek elle çalıştırılabilen bir çözümdür.

ÖZELLİKLER

Akım ölçümü için %0,1 yüksek hassasiyet;
Frekans 10Hz-2MHz Bant Genişliği;
Güç ölçümü için düşük faz kayması;
1mA ila 120A AC ölçüm aralığı;
Harmonik ölçümü ile;
Küçük, kompakt boyut;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
EN 61010-2-032, 600V CAT III ile uyumludur;
Tutma teli çapı: φ20mm;
Yük kapasitesi ≤20Ω;
DMM'ler, kayıt cihazları, kalibratörler, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE, CNAS işareti;

UYGULAMA

Enerji ölçer alan kalibratörü;
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Osiloskop ölçer;
Multimetreler;
Veri kaydı / kaydı;
Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Enerji alt ölçerler;
Güç ölçer;
Elektrik enerji ölçer;
Ampermetre;

PARAMETRELER

SEÇİM KILAVUZU
