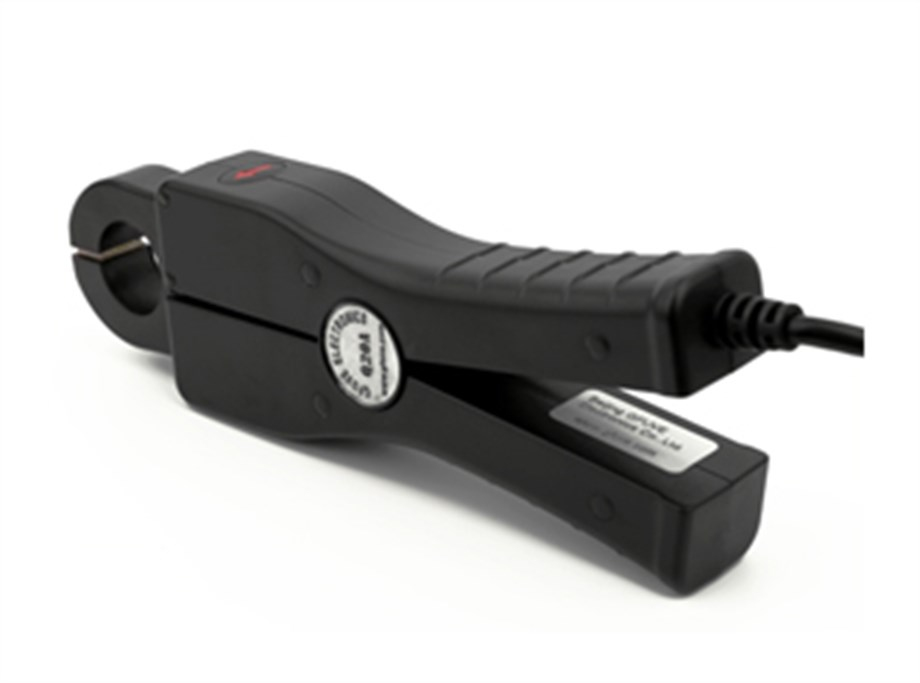

Akım sensörü üzerindeki Q20A 100A / 200A kelepçe modeli, elektronik sayaç veya AC akım girişli diğer cihazlarla kullanım için idealdir, 100A kablo çevrimiçi ölçümü, maksimum 120A için uygundur. Sadece 300g ağırlığında, yüksek doğruluk sınıfı% 0.1 ve 10Hz ila 20KHz arasında geniş frekans aralığına sahiptir. Kelepçe tipi yapı ve temassız ölçüm, mini tasarım, kullanımı kolay, hızlı, güvenli ve güvenilir. güç analizörü, watt-saat ölçer test cihazı ve akıllı güç ölçer vb. için kullanılabilir. Q20A serisi pens akım sensörleri ekonomik bir akım pensidir ve birçok cihaz üreticisinin ilk tercihi olmuştur.


ÖZELLİKLER

Küçük, kompakt boyut;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Güç ölçümü için düşük faz kayması;
1mA ila 200A AC ölçüm aralığı;
Akım ölçümü için %0,1 yüksek hassasiyet;
Frekans 10Hz-20KHz Bant Genişliği;
Yüksek içerikli nikel metal permalloy çekirdek;
Harmonik ölçümü ile;
EN 61010-2-032, 600V CAT III ile uyumludur;
Tutma teli çapı: φ20mm;
Yük kapasitesi ≤10Ω ile;
Standart 4mm banana konnektör ile;
DMM'ler, kayıt cihazları, kalibratörler, güç ve harmonik test cihazları için tasarlanmıştır;
UL, CE, CNAS işareti;

UYGULAMA

Enerji ölçer saha test cihazı;
Faz açısı ölçer;
Osiloskop ölçer;
Güç kalitesi analizörü (PQA);
Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Veri kaydı / kaydı;
Güç ve harmonik ölçerler;
Enerji alt sayaçları;
Güç ölçer;
Enerji ölçer;
Multimetre;

PARAMETRELER

SEÇİM KILAVUZU
