GFUVE PORTABLE PRECISION CURRENT TRANSFORMER TESTING CT PT ANALYZER TAŞINABILIR HASSAS AKIM TRAFOSU TESTI CT PT ANALIZÖRÜ
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
Marka:GFUVE
CT oranı hata ölçümü
:
Teklif İste
Teknik Döküman

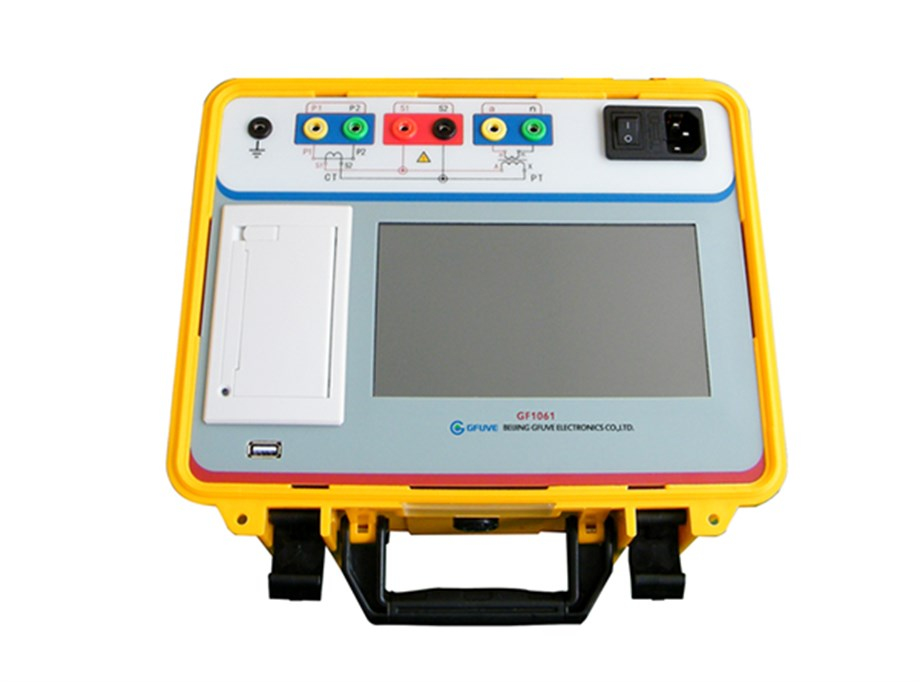

GF1061 taşınabilir CT PT analizörü esas olarak saha veya laboratuvar testleri için kullanılır, ölçümleri (M) ve koruma (P) sınıfı CT, PT ve TYP sınıfı CT'yi bitirebilir. Sahada yazdırmayı destekleyen 7 inç dokunmatik TFT LCD, kendinden donanımlı mini tip yazıcı benimseyin; veri dökümü için USB flash disk kullanımını destekler. CT PT Analizörü, IEEE ve IEC standartlarına göre koruma ve ölçüm CT'leri için en eksiksiz ve kullanımı kolay test sistemidir.
ANA FONKSİYONLAR
| I. Akım Trafosu (CT) |
II. Gerilim Transformatörü (PT) |
| 1. Mıknatıslanma eğrisi |
1. Uyarma karakteristik testi |
| 2. Dönüşüm oranı testi |
2. Dönüşüm oranı testi |
| 3. Kutupluluk |
3. Kutupluluk |
| 4. 5 ve %10 hata eğrisi |
4. Oran hatası, faz hatası |
| 5. Doğruluk sınırlayıcı faktör (ALF) |
5. Degauss |
| 6. Degauss |
6. Diz noktası değerinin hesaplanması |
| 7. Oran hatası, faz hatası |
7. Gerçek ikincil yük testi (yük testi) |
8. Uyarma dizinin otomatik hesaplanması
nokta değeri |
8. Direnç testi |
| 9. Gerçek ikincil yük testi (yük testi) |
| 10. Direnç testi |
| 11. İkincil zaman sabiti (Ts) |
| 12. Remanans katsayısı (Kr) |
| 13. Geçici boyutlandırma faktörü (Ktd) |
| 14. Tepe anlık hata (Er) |
| 15. Mıknatıslanma endüktansı (LU) |
| 16. Instruments security factor(FS) |
| 17. Bileşik hata |
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
0.05% |
| Güç kaynağı |
AC 220V±%10 veya AC 120V±%10, 50/60Hz veya Akü |
| Çıkış gerilimi |
0-100Vrms |
| Çıkış akımı |
0-5Arms (20A tepe değeri) |
| Çıkış gücü |
0-400 VA (1500 VApeak) |
| Otomatik frekans değişim aralığı |
0.1-60Hz |
| Eşdeğer uyarma gerilimi |
≤5000V |
| Doğruluk |
≤0.5% |
| Sekonder sargı DC direnç ölçümü |
Range |
0.1-1000Ω |
| Accuracy |
≤0.05% |
| İkincil gerçek yük ölçümü |
Range |
5VA-1000VA |
| Accuracy |
≤0.5%±0.1VA |
| CT/PT faz hatası ölçümü |
Accuracy |
±1min (typical) / 3 min (guaranteed) |
| Çözünürlük |
0.1min |
| CT oranı hata ölçümü |
Aralık |
1-50000 |
| Doğruluk |
≤0.05% |
| PT oran hatası ölçümü |
Doğruluk |
1-10000 |
| Doğruluk |
≤0.05% |
| Standards |
| Reference standards |
GB1207-2006, GB1208-2006, GB16847-1997
IEC60044-1, IEC60044-6, IEC61869-2, ANSI/IEEE C57.13 |
| Safety standards |
GB 4793.1-2007 |
| EMC |
EMC standard 89/336/EEC |
| FCC Subpart B of Part 15 Class A |
| IEC 1000-4-2 /3 /4 /6 |
| Mechanical parameters |
| Overall dimension (L x W x H) (mm) |
280 x 250 x 160 |
| Weight (kg) |
≤4 |
| Environmental conditions |
| Relative humidity |
Relative humidity 5%-95% not condensing |
| Operating temperature |
-10°C to +50°C |
| Storage temperature |
-20°C to +70°C |
| Altitude |
≤1000m |
