Teknik Döküman

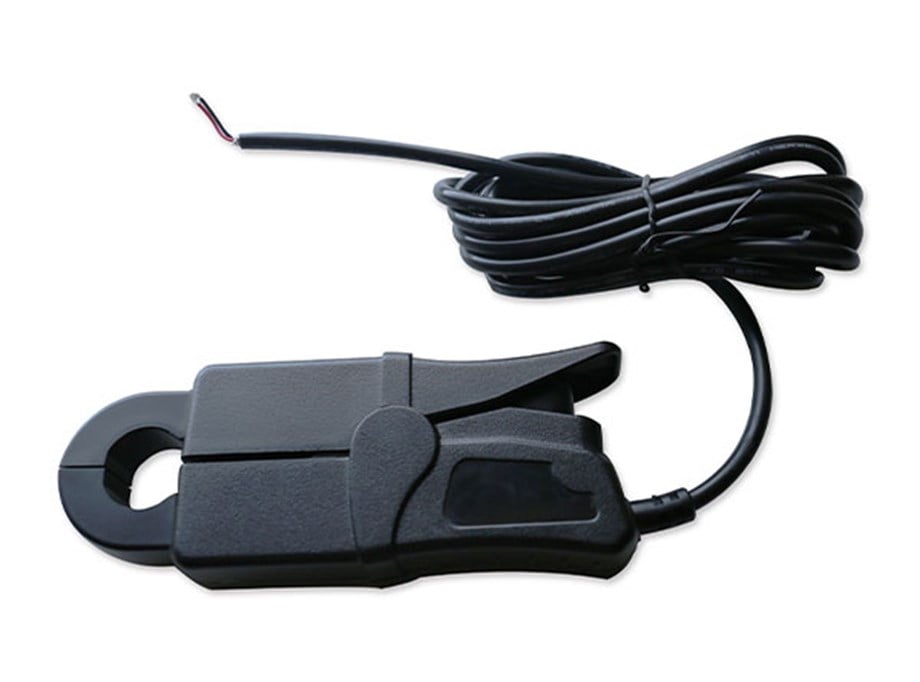

P18 Serisi AC akım pensindeki yuvarlak çene tasarımı ve yüksek içerikli nikel metal çekirdek, yüksek doğruluk ve düşük faz kaymasının yanı sıra geniş frekansın önemli olduğu güç kalitesi uygulamaları için çok uygundur. Ölçüm aralığı 1mA ila 120A'dır. P18, akım girişine sahip DMM'ler, güç kaydediciler ve enerji ölçer kalibrasyon cihazları ile kullanılmak üzere tasarlanmış genel amaçlı 100A AC akım pensidir. 1000:1 veya 2000:1 oranına ve amper başına 1mA veya çenede ölçülen amper başına 1mV çıkışa sahiptir. P18, sonlandırılmış 2,5 m'lik entegre bir kabloya sahiptir. Bu akım pensinin yuvarlatılmış çene tasarımı, yüksek %0,1 doğruluk, düşük faz kayması ve geniş frekans tepkisinin önemli olduğu güç uygulamaları için çok uygundur.

UYGULAMALAR

Güç kalitesi analizörü (PQA)
güç ve harmoni̇k ölçerler
Faz açısı ölçer
Enerji sayacı kalibratörü
Kablo demetleri etrafında ölçüm
Güç yükü izleme
Veri kaydetme/kaydetme
Dalga biçimi analizi (osiloskop metre)

ÖZELLİKLER

1mA ila 120A AC ölçüm aralığı;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
Frekans 10Hz-2MHz Bant Genişliği;
Tutma teli çapı: φ18mm;
EN 61010, 600V CAT III ile uyumludur;
Güç ölçümü için düşük faz kayması;
DMM'ler, kaydediciler, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE işareti;

PARAMETRELER

TEKNİK PARAMETRELER
