Teknik Döküman

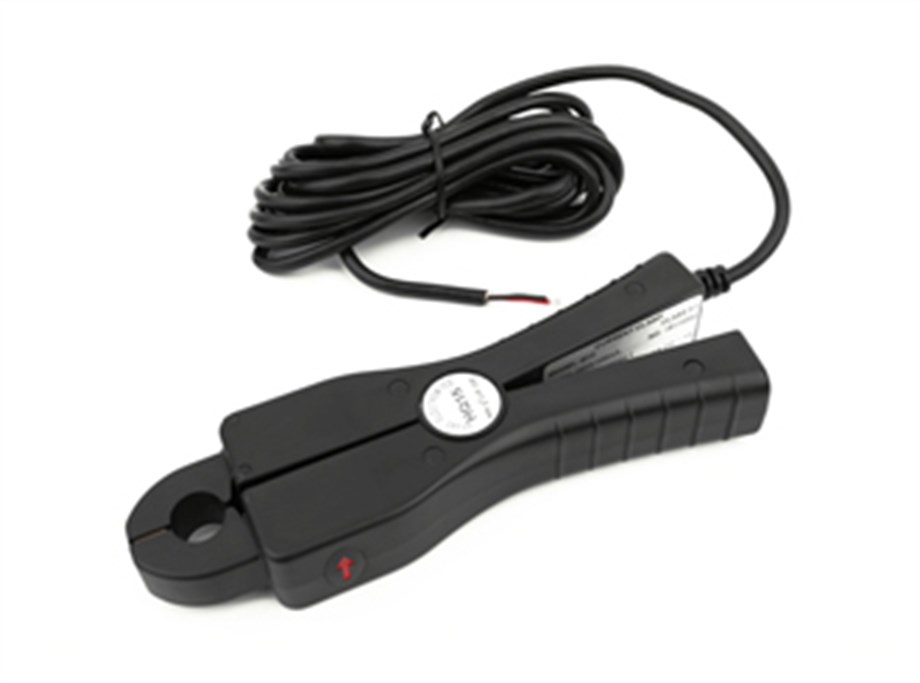

HQ15 100a akım kelepçe sensörü, dar alanlarda ve ana bara veya kabloların sökülmesine gerek kalmadan kolay kurulum için tasarlanmıştır. Algılama kafası, kullanıcının yüklü nesnelerle doğrudan temas etmesini önlemek için kayar itmeli kelepçe yapısı, güvenlik izolasyonu kullanır. CE standartlarına uygundur ve 300V CAT III güvenlik sınıfını karşılar. Bu model HQ15 AC akım sensörü, 130A AC'ye kadar ölçümler için yüksek hassasiyetli bir mini akım kelepçe probudur. Bu akım probu, daha yüksek doğruluk ve daha düşük faz kayması sağlamak için özel bir manyetik çekirdek kullanır. HQ15 Serisi akım pensi, güç ve düşük seviye akım ölçüm uygulamalarında kullanılmak üzere mükemmel bir prob sensörüdür.
ÖZELLİKLER
Akım ölçümü için %0,1 yüksek hassasiyet;
Frekans 10Hz-5kHz Bant Genişliği;
1mA ila 130A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Yüksek zamanlı harmonik ölçümü;
Esnek ve hafif ağırlık, zarif görünüm;
Dar alanlarda kolay ve hızlı kurulum;
Mükemmel doğrusallık;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
Tutma teli çapı: φ15mm;
EN 61010-2-032, 300V CAT III Standardı;
DMM'ler, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;
UYGULAMA
Enerji ölçer kalibratörü;
Güç ölçer;
Elektrik enerji sayacı;
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Güç kalitesi izleme;
Güç yükü izleme;
Veri kaydı / kaydı;
CT sekonder akım tespiti;
Dalga formu analizi;
Osiloskop ölçer;
Enerji alt ölçerler;
PARAMETRELER
| Elektriksel parametreler |
| Model |
HQ15-A5 |
HQ15-A100 |
| Nominal primer akım |
5A AC |
100A AC |
| Çıkış Gerilimi |
10 mV AC/A |
1mV AC/A |
| Maksimum giriş akımı |
50A AC (Sürekli) |
130A AC (Sürekli) |
| (45-66Hz, Ortam sıcaklığı 50°C) |
| Genlik doğruluğu |
±0.3%RD±0.02%FS (10%-100%I1n),(45Hz- 66Hz) |
| Faz doğruluğu |
±2° (10%-100%I1n)(45Hz-5kHZ) |
| Genlik frekans karakteristiği |
±%0,1 (45Hz-5kHZ) (Sapma doğruluğu) |
| İletken etkisi |
±0,5 (Merkez dışı) |
| Harici lektromanyetik alanların etkisi |
≤0.1A (In AC 400A / m electromagnetic fields) |
| Sıcaklık katsayısı |
Okuma verilerinin ±%0,02/°C'si |
| Dielektrik dayanımı |
3000 V AC rms/Devam 15 saniye (Devreler-demir çekirdek, demir çekirdek-kabuk) |
| Maksimum nominal gerilim |
300V AC rms |
| Konektör |
4mm banana, BNC, sinyal kablosu (2 damarlı), özelleştirilmiş |
| Uygulanabilir standartlar |
Güvenlik: EN61010-2-032:2002, EN 61010-1, EN 61010-2-031, 600V CAT III, Kontaminasyon II, IEC60044-1 ve IEC61869-2
EMC: EN61326:1997+A1:1998+A2:2001+A3:2003 (Sınıf A) |
| Doğruluk (100A Aralığı) |
| 0-100mA |
≤0.5% |
| 100mA-1A |
≤0.2% |
| 1-130A |
≤0.1% |
| Faz Kayması (100A Aralığı) |
| 0-100mA |
≤0.5° |
| 100mA-10A |
≤0.2° |
| 10-130A |
≤0.1° |
| Mekanik parametreler |
| Ölçülebilir iletken çapı |
Max.15mm |
| Kablo uzunluğu |
Yaklaşık 3m |
| Boyut (G x Y x D) |
Yaklaşık 46×135×21 (Çıkıntılı parçalar hariç) |
| Ağırlık |
Yaklaşık 320g |
| Çene rengi |
Siyah |
| Malzeme |
PC+ABS, UL94 V0 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0 ila 50°C (32-122°F) |
| Çalışma nemi |
≤%80 bağıl nem (yoğuşma yok) |
| Depolama sıcaklığı |
-10 ila 60°C (14-140°F) |
| Depolama nemi |
≤%80 bağıl nem (yoğuşma yok) |
| Çalışma ortamı |
İç mekan, 2000 metre yüksekliğe kadar |
SEÇİM KILAVUZU
| Model |
Güncel Oran |
Maksimum Akım |
İkincil |
Bobin Oranı |
Yük Direnci |
Doğruluk |
| HQ15V-5 |
5A |
50A |
50mV |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V-10 |
10A |
50A |
100mV |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V-20 |
20A |
50A |
200mV |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V-100 |
100A |
130A |
1V |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V1-100 |
100A |
130A |
100mV |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V2-100 |
100A |
130A |
2V |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15V3-100 |
100A |
130A |
5V |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15A-5 |
5A |
6A |
2.5mA |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15A-10 |
10A |
12A |
5mA |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15A-20 |
20A |
24A |
10mA |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15A-100 |
100A |
130A |
50mA |
2000:1 |
özelleştirilmiş |
0.1% |
| HQ15A1-5 |
5A |
6A |
5mA |
1000:1 |
özelleştirilmiş |
0.1% |
| HQ15A1-10 |
10A |
12A |
10mA |
1000:1 |
özelleştirilmiş |
0.1% |
| HQ15A1-20 |
20A |
24A |
20mA |
1000:1 |
özelleştirilmiş |
0.1% |
| HQ15A1-100 |
100A |
130A |
100mA |
1000:1 |
özelleştirilmiş |
0.1% |
| HQ15A2-100 |
100A |
130A |
40mA |
2500:1 |
özelleştirilmiş |
0.1% |
