Teknik Döküman

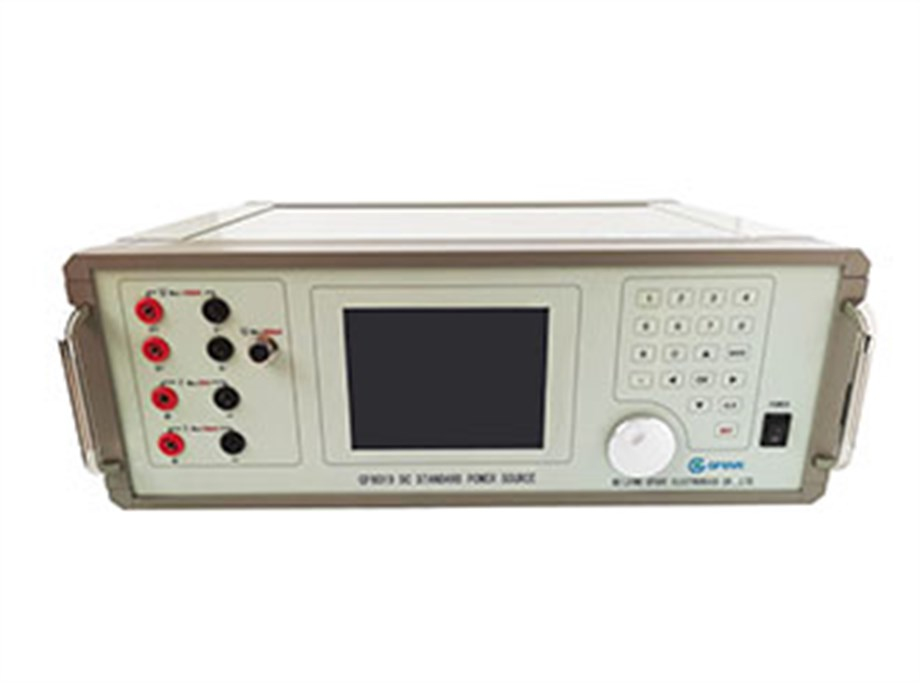

GF6019 DC kalibratör / DC güç kaynağı, ulusal metroloji ve test merkezi, elektrik enerjisi şirketi ve enerji santralleri metroloji departmanı, elektrik metrolojisi ve test kurumları için uygundur, ayrıca demiryolu, petrol, kimya endüstrisi ve büyük sanayi ve madencilik işletmeleri vb. için de uygundur.
Bu GF6019 kalibrasyon test ekipmanı, 0 ila 1050V ve 0 ila 30A aralığında yüksek hassasiyetli% 0.02 DC voltaj kaynağı ve akım kaynağı olabilir. Gerilim ve akım kanalları bağımsızdır, yüksek güçlü doğrusal güç amplifikatörü, çıkışa programlanabilir kontrol. GF6019 DC güç kaynağı, elektrik laboratuvarında yüksek hassasiyetli ve ideal bir test ekipmanıdır. Bu cihaz küresel standart ISO17025 laboratuvarında kullanılmıştır.
FONKSİYON & ÖZELLİKLER
ISO17025 laboratuvar standardıyla tanışın;
DSP + FPGA teknolojisini benimsemek;
DC voltmetre, ampermetre testi;
Kullanıcı tarafından program kontrolünü destekler;
Çok aralıklı, yüksek hassasiyet %0,02;
Küçük boyutlu, hafif, kullanımı kolay;
DC güç ölçer ve DC dönüştürücünün test edilmesi;
5.6 inç TFT renkli LCD ekran, İngilizce ekran;
Yazılım kalibrasyonu kullanarak, kararlı ve güvenilir;
Manuel aralık, DC gösterge ölçeri test etmek için kullanılır;
DC akım kaynağı, voltaj kaynağı, DC güç kaynağı olarak;
Veri yönetimi, sorgulama ve test sertifikasını yazdırma;
Cihaz için genellikle dozaj sınırını kapsayan geniş bir aralık;
Otomatik aralık, DC dijital sayacı test etmek için kullanılır;
Standart DC voltaj, DC akım, DC güç çıkışı sağlayabilir;
RS232, PC yazılım kontrol bileşeni yarı otomatik doğrulama sistemi ile;
Yerleşik gösterge ölçer ve DC standart kaynak doğrulama prosedürleridir;
UYGULAMA
Enerji santrali;
Üniversiteler;
DC enerji ölçer Ar-Ge;
Transdüser üreticileri;
Elektrik test merkezi;
Pointer metre üreticileri;
Dijital sayaç üreticileri;
DC panel metre üreticileri;
DC güç ölçer üreticileri;
Demiryolu elektrik departmanı;
ISO17025 Elektrik laboratuvarı;
Elektrik güç bürosu ve güç şirketi;
Ulusal metroloji ve test departmanı;
Endüstriyel ve madencilik işletmelerinin Elektrik Departmanı;
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk sınıfı |
0.05%, 0.02% |
| Güç kaynağı |
Tek faz AC 220V±%10 veya 110 V±%10, 50/60 Hz |
| DC Gerilim çıkışı |
| Aralık |
100mV, 300mV, 1V, 3V, 10V, 100V, 300V, 600V, 1000V, (max 1050V) |
| Ayar aralığı |
(0-120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| Doğruluk |
0.012% RD + 0.008% RG(≥1V); 0.03% RD + 0.02% RG(＜1V) |
| İstikrar |
0.005% RG / 1 min(≥1V); 0.01% RG / 1 min(＜1V) |
| Bozulma derecesi |
0,1'den iyi (kapasitif yük değil) |
| Yük Kapasitesi |
Max 25VA |
| Dalgalanma içerikleri |
≤1% |
| Tam yük düzenleme oranı |
0,01'den az RG |
| Tam yük düzenleme süresi |
10mS'den az |
| Sıcaklık sapması |
8 PPM/°C |
| Uzun vadeli istikrar |
60 PPM/yıl |
| DC Akım çıkışı |
| Aralık |
10uA, 30uA, 100uA, 300uA, 1mA, 3mA, 10 mA, 30mA, 100mA, 300mA, 1A, 3A, 10A, 30A( max 30A) |
| Ayar aralığı |
(0-120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| Doğruluk |
0.03% RD + 0.02% RG |
| İstikrar |
0.01% RG/1 min |
| Bozulma derecesi |
0,1'den daha iyi (kapasitif yük değil) |
| Yük Kapasitesi |
48VA |
| Dalgalanma içerikleri |
≤1% |
| Tam yük düzenleme oranı |
0,01'den az RG |
| Tam yük düzenleme süresi |
10mS'den az |
| Sıcaklık sapması |
8 PPM/°C |
| Uzun vadeli istikrar |
60 PPM/yıl |
| DC Güç çıkışı |
| Doğruluk |
0.05% |
| İstikrar |
0.01% RG / 1 min |
| Fonksiyonlar |
| İletişim Bağlantı Noktası |
RS232 |
| Programlanabilir kontrollü |
Var |
| Anahtar |
19 adet |
| LCD |
5,6 inç renkli ekran |
| Standart |
| Standart |
IEC 62053-21,22, 23; IEC 60736; ANSI C12.20-2002;
JJG 597-2005; JJG596-2012; JJG 1085-2013; JJF 68-2019;
GB/T 33708-2017; JJG 842-2017; DL/T 1112-2017 |
| Güvenlik |
| İzolasyon koruması |
IEC 61010-1:2001 |
| Ölçüm Kategorisi |
300 V CAT III, 600 V CAT II |
| Koruma derecesi |
IP20 |
| Uygunluk beyanı |
CE ve CNAS sertifikalı |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
440x360x160 |
| Ağırlık (kg) |
12 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0°C ile 50°C arası |
| Saklama koşulları |
-30°C ile 60°C arası |
| Bağıl nem oranı |
≤85% |
