Teknik Döküman

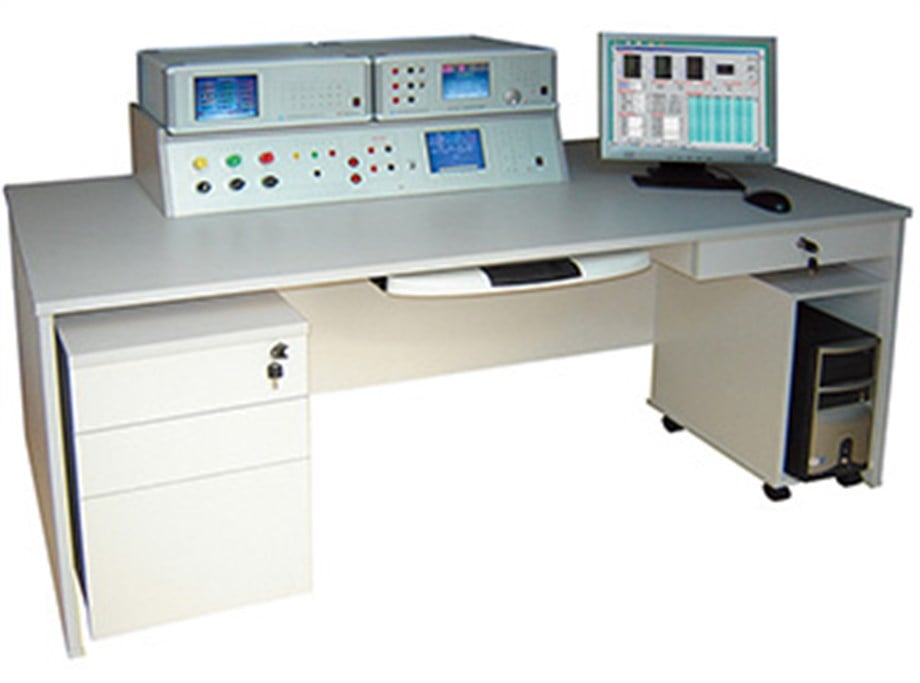

Cihaz, Program Kontrollü Üç Fazlı standart güç kaynağı, DC standart güç kaynağı, Üç Fazlı Çok Fonksiyonlu Referans standart sayaç, bilgisayar ve yönetim yazılımından oluşur. Cihazın teknik endeksi, ulusal endüstri ile ilgili standartlara ve doğrulama yönetmeliğine uygundur. Enerji Şebekesi Şirketi, enerji Tedarik Şirketi ve enerji santrallerinde güç kurumlarını ölçmek ve test etmek için kullanılabilir, ayrıca demiryolu, petrol, kimya endüstrisi ve madencilik işletmelerinde vb. uygulanabilir.
ÖZELLİKLER
Normal gösterge aleti
Güç frekansı ve dc dijital enstrüman
Dönüştürücü
Elektrik enerji sayacı
Ac örneğinin hatası
Doğrulayabileceği sayaçlar: AC/DC voltmetre, ampermetre, tek/üç fazlı aktif, reaktif güç ölçer, faz ölçer, güce erişim için, frekans ölçer, senkron ölçer, vb.
Doğrulayabildiği transdüser tipleri, AC/DC gerilim transdüseri, akım transdüseri, tek/üç fazlı aktif, reaktif güç transdüseri, faz transdüseri, bir güç faktörü transdüseri, frekans transdüserleri.
Doğrulayabildiği watt-saat sayaç tipleri: elektronik tip ve endüktif tek fazlı ve üç fazlı değerli elektrik enerjisi ölçer ve reaktif watt-saat ölçer.
2-31 kat harmonik ayarlanabilir ve ölçülebilir.
Geniş ölçüm aralığı, yüksek kararlılık, yüksek çözünürlük, düşük bozulma derecesi.
Otomatik veri yuvarlama, çeşitli sertifika formatları, uygun sorgulama ve yazdırma
Bilgisayar kontrolü altında, watt-saat sayaçları ve dönüştürücüler için otomatik doğrulama, her türlü talimat makinesi için yarı otomatik doğrulama gerçekleştirebilir
Blok yapısı, muayene için uygun ve bağımsız olarak kullanılabilir
Otomatik arıza tespiti, yanlış kullanımdan kaynaklanan ekipman hasarını önleyebilir
PARAMETRELER
|
|
| Elektriksel parametreler |
| Doğruluk sınıfı |
0.05%, 0.1% |
| Güç kaynağı |
AC 220V ± %10 veya AC 110V ± %10, 50/60Hz |
| AC Gerilim çıkışı ve ölçümü |
| U1, U2, U3 Aralık |
10V, 20V, 50V, 100V, 200V, 400V, 800V |
| Çıkış aralığı |
(0-120%)% RG |
| Ayarlama çözünürlüğü |
0.01% RG |
| Çıkış kararlılığı |
0.01%/min |
| Ölçüm doğruluğu |
0.05% RG |
| Çıkış yük kapasitesi |
50VA |
| Ölçüm çözünürlüğü |
≤5×10-5 RG |
| AC Akım çıkışı ve ölçümü |
| I1, I2, I3 Aralık |
0.1A, 0.25A, 0.5A, 1A, 2.5A, 5A, 10A, 25A, 50A, 100A |
| Çıkış aralığı |
(0-120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG |
| Çıkış kararlılığı |
0.01%/min |
| Ölçüm doğruluğu |
0.05% RG |
| Çıkış yük kapasitesi |
100VA |
| Ölçüm çözünürlüğü |
≤5×10-5 RG |
| Güç çıkışı ve ölçümü |
| Çıkış kararlılığı |
0.01%/1min |
| Aktif doğruluk |
0.05% RD (0.01A-100A, 30V-600V, PF ≥0.5L or PF ≥0.8C) |
| Reaktif doğruluk |
0.1% RD (0.01A-100A, 30V-600V, PF ≥0.5) |
| Ölçüm çözünürlüğü |
≤5×10-5 RG |
| Enerji ölçümü |
| Aktif doğruluk |
0.05% RD (0.01A-100A, 30V-600V, PF ≥0.5L or PF ≥0.8C),
0.1% RD (0.05A-100A, 30V-600V PF ≥0.5C) |
| Reaktif doğruluk |
0.1% RD 0.05A-100A, 30V-600V PF ≥0.5 |
| Test darbesi No. ayar aralığı |
1-9999999 |
| Maks. darbe alma frekansı |
2MHz |
| Faz çıkışı ve ölçümü |
| Çıkış aralığı |
0°-359.99° |
| Ayarlama çözünürlüğü |
0.01° |
| Ölçüm doğruluğu |
0.05° |
| Ölçüm çözünürlüğü |
0.001° |
| Güç faktörü çıkışı ve ölçümü |
| Çıkış aralığı |
-1 ila 0 ila +1 |
| Ölçüm doğruluğu |
0.0005 |
| Ölçüm çözünürlüğü |
0.0001 |
| Frekans çıkışı ve ölçümü |
| Çıkış aralığı |
45-65Hz |
| Ayarlama çözünürlüğü |
0.001Hz |
| Ölçüm doğruluğu |
0.005Hz |
| Ölçüm çözünürlüğü |
0.001Hz |
| Harmonik |
| Zaman |
2 ila 31 |
| Çözünürlük |
0,1 (temel dalga ile karşılaştırıldığında) |
| İçindekiler |
0-30% |
| Faz |
0°-359.99° |
| DC Gerilim çıkışı |
| Aralık |
100mV, 300mV, 1V, 3V, 10V, 30V, 100V, 300V, 600V, 1000V |
| Ayar aralığı |
0-1000V |
| Düzenlenmiş adım değeri |
0.002% RG |
| Hassasiyet |
0.03% RD + 0.02% RG |
| İstikrar |
0.01%RG/1min |
| Çıkış yük kapasitesi |
25VA |
| Dalgalanma dalgası ve gürültü |
0.1-100KHz |
| Çıkış ≤100 V |
Dalgalanma dalgası ≤2mVrms |
| Çıkış > 100 V |
Dalgalanma dalgası ≤10mVrms |
| DC Akım çıkışı |
| Aralık |
10μA, 30μA, 100μA, 300μA, 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1 A, 3 A, 10 A, 30 A |
| Ayar aralığı |
0-30A |
| Yönetmelik çözümü |
≤0.02% RG |
| Doğruluk |
0.03% RD + 0.02% RG |
| İstikrar |
0.01%RG/1min |
| Çıkış yük kapasitesi |
30VA |
| Mekanik parametreler |
| Boyut (U×G×Y) (mm) |
1800x800x750 |
| Ağırlık (kg) |
135 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0°C ila 40°C |
| Bağıl nem oranı |
≤85% |
| |
|
