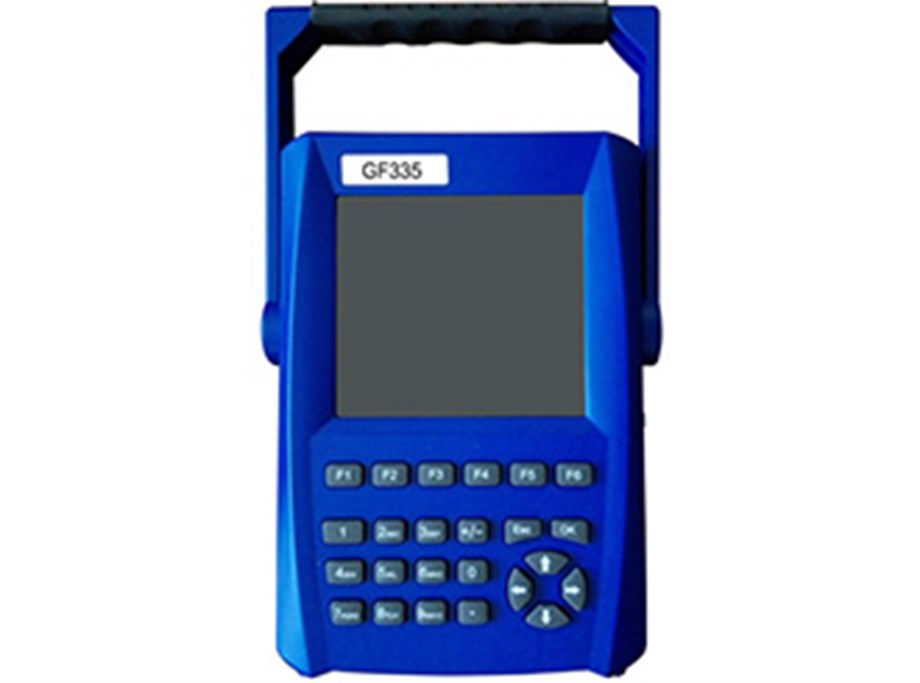

GFUVE GF335 PORTABLE THREE PHASE HARMONICS POWER QUALITY ANALYZER GF335 PORTATİF ÜÇ FAZ HARMONİK GÜÇ KALİTESİ ANALİZÖRÜ
GFUVE GF335 PORTABLE THREE PHASE HARMONICS POWER QUALITY ANALYZER GF335 PORTATİF ÜÇ FAZ HARMONİK GÜÇ KALİTESİ ANALİZÖRÜ

GFUVE GF335 PORTABLE THREE PHASE HARMONICS POWER QUALITY ANALYZER GF335 PORTATİF ÜÇ FAZ HARMONİK GÜÇ KALİTESİ ANALİZÖRÜ

Marka : GFUVE
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka:GFUVE



:

  Teknik Döküman





GF335 üç fazlı ve harmonik güç kalitesi analizörü, enerji şirketi, teknik denetim departmanı, endüstriyel, madencilik, petrolün yanı sıra kimya, ev aletleri ve imalat işletmeleri için uygundur.


ÖZELLİKLER
Ultra kompakt tasarım, elde taşınabilir, küçük boyutlu, hafif.
Çok kanallı güç kaynağı kullanımı, AC güç kaynağı da şarj edilebilir pille çalışan makine olabilir.
Yüksek hassasiyetli cihaz, iyi stabilite ve geniş voltaj izleme aralığı 0-1200V, akım 0-500A.
Doğru akım pens ölçümleri ve hassas ölçümler olarak ikiye ayrılabilir.
Üç fazlı voltaj, akım, aktif güç, reaktif güç, güç faktörü, frekans, faz vb. ölçebilir.
AC dalga şeklini, vektör diyagramını gösterir ve 3P3W bağlantı hatalarını belirler.
2'den 64'e kadar harmonik oranını ve harmonik analizini ölçebilir.
Ölçülen veriler kaydedilebilir, sorgulanabilir ve yazdırılabilir.
Düzeltme cihazı varyasyonunu kolaylaştırmak için yazılım kullanarak cihaz kalibrasyonu.

FONKSİYONLAR
Enerji tüketim değerlerinin ölçülmesi: kısa vadeli enerji tüketimi için elektrikli ekipmanın hassas zamanlama ölçümleri; enerji çözünürlüğü; mili-watt; zaman çözünürlüğü; mili-saniye; ortak güç aleti için mevcut olmaları zordur. Fonksiyonlar, pompalama, vinçler, klima ve diğer ekipmanlar tarafından güç tüketimine bağlı bir iş döngüsünde kullanılır.
Ölçüm sürecinin değeri: gerilim, akım, aktif güç, reaktif güç ve diğer elektriksel parametre değerleri ve eğrileri dinamik bir süreçte sürekli olarak kaydedilebilir ve test edilebilir ve grafiksel olarak görüntülenebilir.
Anlık değerleri ölçmek için - değişim parametreleri dahil: U, I, P, Q, PF, faz açısı, frekans, harmonikler, vb.
Harmoniklerin ölçülmesi: gerilim ve akım dalga formlarını ve harmonik çubuk grafiğini ölçme/görüntüleme.
Kalibratör ölçer: çeşitli tek fazlı ve üç fazlı enerji sayaçlarının yük kalibrasyonu.
Vektör analizi: gerilim, akım ve faz hatasına bağlı olarak vektör grafiklerini görüntüleme.

PARAMETRELER





Ürünler Aralık Etkili çözüm Doğruluk1 Doğruluk2 Açıklamalar
Voltaj 0-1200V 0.001V 0.1% 0.05% 2 aralık
Güncel 0-500A 0.001A 0.1% 0.05% 3 aralık
Kelepçeli 0.01-100A 0.01A 0.15% 0.15% opsiyon(2)
Frekans 45-65Hz 0.001Hz 0.01Hz 0.002Hz 5 bit ekran
Aktif güç 0 to ±Umax x Imax 0.01W 0.5% 0.2% 5 bit ekran
Reaktif güç 0 to ±Umax x Imax 0.01Var 1% 0.5% 5 bit ekran
Görünen güç 0 ila ±Umax x Imax 0.01VA 1% 0.5% 5 bit ekran
Aktif enerji     0.5% 0.2%
Reaktif enerji     1% 0.5%
Harmonik 2.-64.   0.5% 0.2%
Güç faktörü 0 to ±0.9999 0.0001 ±0.001 ±0.0005 5 bit ekran
Evre 0-359.999° 0.005° ±0.05° ±0.02° 6 bit ekran
(1) Doğrudan test edin
(2) Kelepçeli 500A, 3000A, 5000A isteğe bağlıdır.
Elektriksel parametreler
Güç kaynağı Tek fazlı güç kaynağı (85-265VAC/45-70Hz)
Lityum pil, 5000mAh
İletişim bağlantı noktası RS232
Enerji sabiti 3600imp/kWh, 360000imp/kWhx4
Frekans etkisi ≤20ppm/Hz
Darbe arayüzü TTL enerjix6
Mekanik parametreler
Ana makine (U×G×Y) (mm) 240 x 157 x 60
Ağırlık (kg) 1.5
Taşıyıcı boyutu (U×G×Y) (mm) 470 x 380 x 220
Taşıyıcı ağırlığı (kg) 10,6 (Üç kelepçeli (100A), kablolar ve yazılım dahil)
Çevresel koşullar
Çevre -10 ila +55°C, %15-85 RHD
Yükseklik (m) -10 ile 3500 arası
Sıcaklık -20°C ile 65°C arası
Sıcaklık ≤25ppm/°C (U/I), ≤50ppm/°C (diğer)
