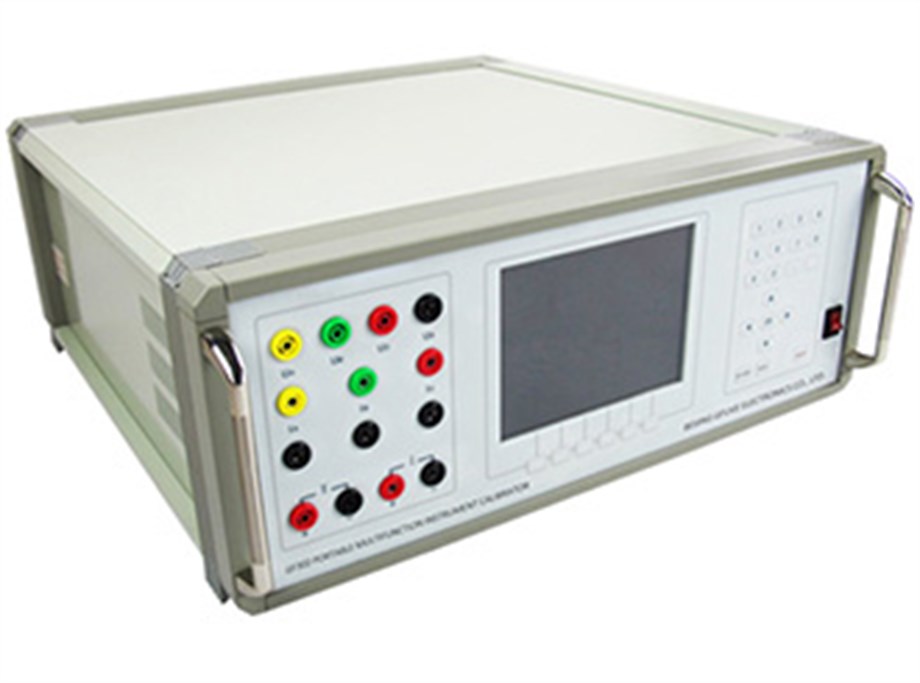

GF302 taşınabilir çok işlevli cihaz kalibratörü, aşağıdaki işlev için enerji santrali ve elektrik şebekesi şirketleri için uygundur: ölçüm ve test departmanı ve enstrümantasyon sınıfları, ulusal düzeyde ölçüm ve test kurumları, demiryolu, petrol, kimya endüstrisi ve diğer büyük sanayi ve madencilik işletmeleri, bilimsel araştırma birimleri vb. Dijital sinyal işlemcisi (DSP) ve yüksek hassasiyetli çalışma frekansı iletişim terminalinden oluşan 16 yüksek hızlı dijital dönüştürücü ile çekirdek teknoloji işlevi. Sinyal kaynağı DSP ve 16 yüksek hızlı dijital-analog dönüştürücüdür, sinüs dalgası ve distorsiyon dalgası sinyal kaynağını kontrol edebilir.
FONKSİYONLAR VE ÖZELLİKLER
AC/DC gerilim dönüştürücü, AC/DC akım dönüştürücü, frekans dönüştürücü, faz dönüştürücü, tek/üç fazlıAC aktif güç dönüştürücü, üç fazlı reaktif güç dönüştürücüler dahil olmak üzere her türlü elektrik ölçüm dönüştürücüsü kontrol edilebilir
AC/DC voltmetre, AC/DC ampermetre, frekans ölçer, faz ölçer, tek üç fazlı ac aktif güç ölçer, üç fazlı ac reaktif güç ölçer, senkron ölçer, vb. dahil olmak üzere her türlü elektrik ölçüm göstergesini kontrol edin
Tek fazlı, üç fazlı elektronik, mekanik watt-saat sayacı veya enerji sayacı / kWh sayaç hatasını test edin
AC örnek cihazı, RTU, ölçüm cihazı hatasını kalibre edin
Yerleşik elektrik ölçüm dönüştürücüsü, elektrik ölçüm cihazı ve doğrulama prosedürlerinin sayaç talimatları, doğrulama için tam otomatik veya yarı otomatik olabilir ve 1000 grup kontrol verisini kaydedebilir
Gerilim kaynağı, akım kaynağı ve güç kaynağı olarak yüksek hassasiyetle kullanılabilir ve yüksek kararlılıkta standart bir kaynaktır.
6,4 inç büyük ekran renkli ekran ve İngilizce arayüz
Yazılım kalibrasyonu için kasayı açmanıza gerek yoktur, kararlı ve güvenilirdir
Kısa devreli gerilim çıkış terminali, akım çıkış terminali açık koruması ve güç amplifikatörü aşırı ısınma koruma fonksiyonu
Otomatik arıza tespit fonksiyonu ile arıza kısmını gösterir, kullanıcılara hattı kontrol etme kolaylığı sağlar
USB portu ile veri yönetimi için bilgisayara bağlanabilir veya PC tarafından kontrol edilebilir
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk sınıfı |
0.05%, 0.1% |
| Güç kaynağı |
Tek fazlı AC 220V±%10 veya 110V±%10, 50/60Hz |
| İletişim bağlantı noktası |
USB, RS232 |
| AC Gerilim çıkışı |
| Aralık(U1,U2,U3) |
50V, 100V, 200V, 400V, 600V |
| Ayar aralığı |
(0-120)% RG |
| İncelik ayarı |
0.005% RG |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01% / 1 min |
| Yük kapasitesi |
25VA |
| Çıkış distorsiyon derecesi |
≤%0,3 veya (doğrusal yük) |
| AC Akım çıkışı |
| Aralık(I1,I2,I3) |
0.5A, 1A, 2.5A, 5A, 10A, 20A |
| Ayar aralığı |
(0-120)% RG |
| İncelik ayarı |
0.005% RG |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01%/1 min |
| Yük kapasitesi |
25VA |
| Çıkış distorsiyon derecesi |
≤0.3% or (linear load) |
| AC Power output |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01%/1min |
| Frekans |
| Frekans aralığı |
45.000 - 65.000 Hz |
| Çözünürlük |
0.001 Hz |
| Doğruluk |
0.002 Hz |
| Güç faktörü çıkışı |
| Ayar aralığı |
-1 ~ 0 ~ 1 |
| İncelik ayarı |
0.0001 |
| Doğruluk |
0.0005 |
| Faz açısı |
| Kapsam |
0°-359.99° |
| Çözünürlük |
0.01° |
| Doğruluk |
0.05° |
| Gerilim/Akım harmonik çıkışı |
| Zamanlar |
2-31. |
| İçerik |
0-40% |
| Evre |
0-359.999 derece |
| Yapılandırma hatası |
(%10 RD + %0,1), RD harmonik içeriklerin yapılandırma değerini ifade eder |
| DC Gerilim çıkışı |
| Aralık |
75mV, 75V, 150V, 300V, 500V, 1000V |
| Ayar aralığı |
(0-120)% RG |
| İncelik ayarı |
0.005% RG |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01%/1min |
| Yük kapasitesi |
25VA |
| DC Akım çıkışı |
| Aralık |
0.5A, 1A, 2.5A, 5A, 10A, 20A |
| Ayar aralığı |
(0-120)% RG |
| İncelik ayarı |
0.005% RG |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01%/1min |
| Yük kapasitesi |
25VA |
| DC ölçümleri |
| DC gerilim ölçüm aralığı |
0 to ±24V |
| DC akım ölçüm aralığı |
0 to ±24mA |
| Ölçüm doğruluğu |
0.01% RG |
| Entegre hatayı ölçen Watt-saat ölçer |
| Aktif enerji |
0.05% |
| Reaktif enerji |
0.1% |
| Mekanik parametreler |
| Boyutlar (G×Y×D) (mm) |
460x430x185 |
| Ağırlık (kg) |
20 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0°C ila 40°C |
| Saklama koşulları |
-30°C ila 60°C |
| Bağıl nem oranı |
≤85% |
