Teknik Döküman

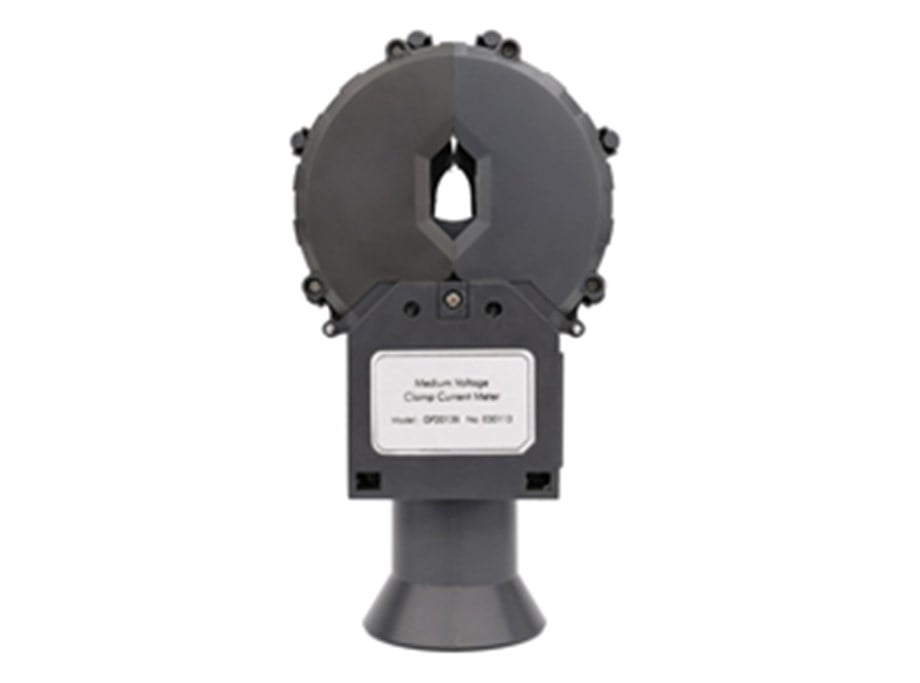

GF2015, kaydedilen verileri PC-Link Yazılımımız tarafından kullanıcının bilgisayarına iletmek için 433M ile donatılmış kablosuz bir birincil akım kaydedicidir. Güç monitör sisteminin iyi bir yardımcısıdır. Kayıt aralığı 1- 60 dakika arasında ayarlanabilir. PC-Link Yazılımı raporlar oluşturabilir ve profil analizi için grafikler oluşturabilir.
ÖZELLİKLER
Birincil akım kaydedici, orijinal Rogowski Bobini ile aynı sensör teknolojisini kullanır. Gerçek RMS endüktif sensör manyetik malzemeler kullanmaz. Sensörün açıklığı elektronik olarak kapatılır ve harici akımlar elektronik olarak reddedilir.
Patentli amp sensörü tarafından ölçülen doğruluk, harici akım reddetme ve akım aralığı, en iyi kelepçeli sensörlerin performansını önemli ölçüde aşmaktadır. Ünitenin en önemli özelliği, 90+ gün boyunca her 15 dakikada bir okuma kaydetmek üzere hatta yerleştirilebilmesidir. Standart bir izolasyon çubuğu ile hatta kolayca bağlanır. Hat üzerine yerleştirildiğinde, hattaki birincil akımı hemen toplamaya ve kaydetmeye başlar.
Birincil akım kaydedici, kaydedilen verilerin kullanıcının bilgisayarına iletilmesi için 433M kablosuz bağlantı noktası ile donatılmıştır. Veriler, kullanıcının Birincil akım kaydedicide depolanan verileri indirmesine, görüntülemesine ve sorgulamasına olanak tanıyan GF2015S PC-Link Yazılımı aracılığıyla indirilir.
Birincil akım kaydedicinin muhafazası ABS+PC'den yapılmıştır ve zorlu hizmet ortamlarında bile güvenli bir şekilde çalışacak şekilde üretilmiştir. Darbelere karşı dayanıklıdır, su geçirmez ve alev almaz. Ayrıca geniş bir sıcaklık aralığında çalışır. Birincil akım kaydedici, tüm hava koşullarında hatta güvenli bir şekilde asılmasını sağlayan vidalı yalıtım çubuğuna sahiptir.
PC-Link Yazılımı, kullanıcının Birincil akım kaydediciden Microsoft Excel'e veri indirmesine, görüntülemesine, grafiklemesine ve dışa aktarmasına olanak tanıyan kullanıcı dostu bir yazılım arayüzüdür. Veriler 433M Bağlantı Noktası üzerinden doğrudan Birincil akım kaydediciden Excel'e aktarılır.
AMP KAYDEDİCİ
Yük profillerini toplayın ve analiz edin
Saniyeler içinde hatta kolayca kelepçelenir
Yük dengesini kontrol edin
Patentli açık CT sensörü ±%1 hassasiyetle
Bağlanacak can sıkıcı kablolar olmadan 433M iletişim
Kaydedilen veriler hızlı bir şekilde kullanıcının bilgisayarına indirilir
PC-Link Yazılım arayüzü doğrudan Microsoft Excel'e indirilir
Profil analizi için raporlar oluşturun ve grafikler oluşturun
PARAMETRELER
| Temel parametreler |
| Kayıt ampermetre kiti |
3 kablosuz akım sensörü (GF2015A, GF2015B, GF2015C)
433 HHT (el terminali) veya 433M kablosuz veri okuyucu (GF2015R)
PC-LinkSoftware yazılımı (GF2015S)
Taşıma çantası |
| Veri kayıt aralığı |
5 dakika, 10 dakika, 15 dakika, 30 dakika;
Kullanıcı tarafından 1-60 dakika arasında ayarlanabilen aralık |
| İletişim mesafesi (kablosuz) |
100m |
| İletişim |
433M, 868M veya 915M (isteğe bağlı) |
| Kurulum |
Elektrik ile kurulum; Elektrik ile demontaj |
| Batarya |
3,6 volt lityum pil, 19000mAh; Pil değiştirilebilir |
| Yazılım gereksinimleri |
PC-Linksoftware ve microsoft Excel |
| İşlemci |
100 MHz veya üstü (200 MHz veya üstü önerilir) |
| RAM |
32 MB, 64M önerilir |
| Sürücü alanı |
Yazılım yüklemek için 15 MB, 10 MB işletim alanı |
| Pozisyon kullanımı |
Dış mekan veya iç mekan |
| Elektriksel parametreler |
| Çalışma aralığı |
| Voltaj |
69kV,35kV,20KV, 10kV, 6kV |
| Güncel |
1 ila 100A, 1 ila 300A, 1 ila 600A, 1 ila 1000A, 1 ila 2000A |
| Sensör açıklığı |
2,5 cm'ye kadar |
| Çözünürlük |
| 1 ila 99,9A |
0.1A |
| 100 ila 2000A |
1A |
| Amper doğruluğu |
Okumanın ±%1'i artı 2 sayım |
| Frekans |
60Hz (57-63 Hz) veya 50Hz (47-53 Hz) modelleri mevcuttur |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (cm) |
18x9.5x4.62 |
| Ağırlık (kg) |
0.58 |
| Çevresel koşullar |
| Çalışma sıcaklığı. |
-40°C ila 60°C |
