Teknik Döküman

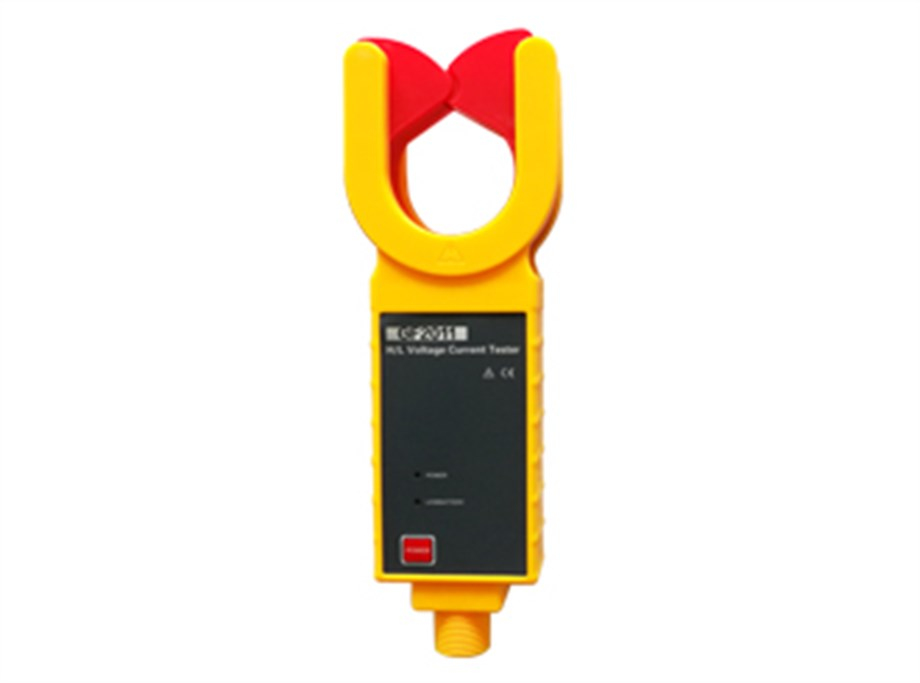

GF2011 Taşınabilir Yüksek Gerilim Ampermetre, Yüksek gerilim AC akım ölçümü, alçak gerilim AC akım, akım kaçağı ölçümü, online AC akım ölçümü için özel olarak tasarlanmış ve üretilmiştir. Özel yüksek gerilim dedektörü, kablosuz alıcı ve yüksek gerilim yalıtım çubuğundan oluşur.
Akım algılama ve saha çalışması için enerji santrali, trafo merkezi, endüstriyel ve madencilik işletmesi, muayene istasyonu, elektrikçi bakım departmanına uygulayın.
ÖZELLİKLER
En son BT teknolojisini ve entegre maske dijital teknolojisini benimseyin
Kablosuz iletim mesafesi 30m, bina bariyerlerinden geçebilir
Entegre tasarım, yıl boyunca kesintisiz yüksek hassasiyet, yüksek güvenilirlik ve yüksek kararlılık testi sağlar.
Tepe değer koruma, veri koruma, veri hafıza fonksiyonuna sahiptir
Güç açıkken takılması ve çıkarılması kolaydır
İzolasyon çubuğu, nem direnci, yüksek sıcaklık direnci, darbe direnci, eğilme direnci, yüksek yalıtım ve ölçeklenebilirlik özelliklerine sahiptir.
0.00mA-1200A akım veya kaçak akımı doğru bir şekilde ölçebilir
Yüksek ve düşük voltaj değişim oranını test edebilir, sırasıyla birinci döngü ve ikincil döngü yüksek ve düşük voltaj akımını test edebilir ve ardından manuel hesaplama yoluyla voltaj değişimini elde edebilir.
PARAMETRELER
| Elektriksel parametreler |
| Güç kaynağı |
Ampermetre: DC6V Alkalin Kuru Pil (1,5V AAA X 4),
Alıcı: DC7,5V Alkalin Kuru Pil (1,5V AA X 5),
10 saat çalışma |
| Test modu |
Kelepçe BT, entegre yaklaşım |
| İletim modu |
Kablosuz iletim, düz hat iletiminin maksimum mesafesi yaklaşık 30 m'dir |
| Ekran modu |
4 bit LCD ekran, arka ışık fonksiyonlu |
| Örnekleme oranı |
2 defa/saniye |
| Ölçüm kapsamı |
0.00mA-1200A (50/60Hz otomatik) |
| Çözünürlük |
0.01mA |
| Değişim |
0.00mA-1200A otomatik kaydırma |
| Doğruluk (23°C±5°C, %70 bağıl nem altında) |
0.000mA-120.00A: ±1%±3dgt
120.00A-1200.0A: ±1%±5dgt |
| Hat gerilimi |
69KV altı hat testi (5 izolasyon çubuğu çalışması ile) |
| Veri belleği |
99 set |
| Otomatik kapanma |
Açılıştan 15 dakika sonra |
| Akü voltajı |
<4,8V alarm etkin |
| Yalıtım gücü |
AC 100kV/rms (5. yalıtım çubuğu ile yüksek gerilim Ampermetre çekirdeği arasında) |
| Yapı |
Damlama önleyici tip II |
| Güvenlik koşulları |
IEC1010-1, IEC1010-2-032, Kirlilik Sınıfı 2, CAT III (600V), IEC61326 (EMC standardı) |
| Mekanik parametreler |
| LCD boyutları (mm) |
47×28.5 |
| Metre boyutu (LxWxH) (mm) |
87×262×37 |
| Metre ağırlığı |
2,5 kg (yalıtım çubuğu ve pil dahil, test cihazı 335 g) |
| Kelepçe boyutu (mm) |
Ф50 |
| İzolasyon çubuğu boyutu |
φ50mm, 1m/adet (5m) |
| Çevresel koşullar |
| Çalışma sıcaklığı |
-25°C ila 40°C |
| Çalışma nemi |
80 Rh'nin altında |
| Depolama sıcaklığı |
-10°C to 60°C |
| Depolama nemi |
70 Rh'nin altında |
| Aksesuarlar |
| Ampermetre |
1 pc |
| Alıcı |
1 pc |
| Ampermetre kutusu |
1 pc |
| Teleskopik yalıtım çubuğu (5m) |
1 pc |
| Batarya |
Şarj Edilebilir Alkalin Kuru Pil (AA X 5+AAA X 4) |
| Model |
Açıklama |
| GF2011 |
Wireless |
| GF2011B |
Temel Ekran |
