| Elektriksel parametreler |
| Güç kaynağı (AC/DC) |
AC85-265V / DC85-330V, DC18-90V (isteğe bağlı) Güç tüketimi: <4VA |
| Ölçüm parametreleri |
Gerilim (Ph-N); Gerilim (Ph-Ph); Akım; Frekans; PF; Aktif Güç(W); Reaktif Güç(Q); Görünür Güç(S), 3.-19. harmonikler |
| Harmonikler |
Faz geriliminin toplam harmonik oranı
Akımın toplam harmonik oranı
Faz geriliminin 3.-19. harmonik oranı (RS485 çıkışı)
Akımın 3.-19. harmonik oranı (RS485 çıkışı) |
| Maksimum değer |
Gerilim/akım için maks. değer
Aktif güç için maks. değer
Reaktif güç için maks. değer
Görünür güç için maks. değer |
| Hesaplama |
İleri aktif güç enerjisi
Ters aktif güç enerjisi
İleri aktif güç enerjisi
Ters reaktif güç enerjisi |
| Ölçüm aralığı |
30-600V, 0-6A, 45-65Hz, -1 ~ 0 ~ 1 |
| Ölçüm hassasiyeti |
Frekans: %0,1
Elektrik enerjisi: %0,5, %1,0
Gerilim: %0,2±0,1V
Akım: %0,2±0,001A
Güç: %0,5 ±0,4W
Güç faktörü: %0,5 ±0,001 |
| Ekran |

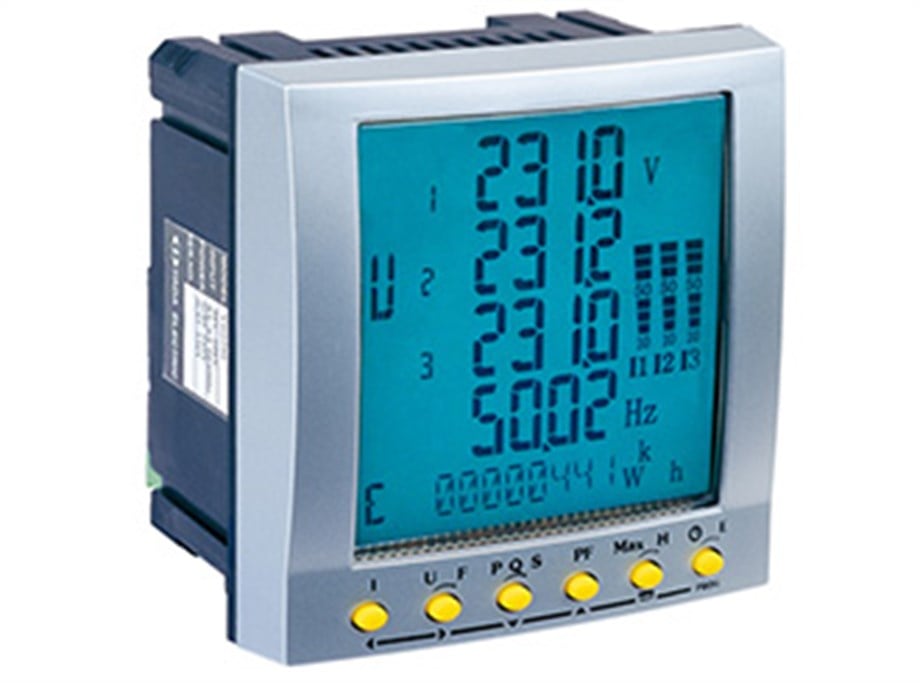

Geniş ekran açısı; Açık mavi arka aydınlatmalı LCD ekran; 5 ekran figürü; 6 çalıştırma tuşu. |
| İletişim |
RS-485 arayüz port desteği, 32 (128) Ağ, ModBus-RTU iletişim protokolü |
| Programlanabilir |
Ölçüm sistemi: 3P4W / 3P3W vb. Dönüşüm oranı: PT, CT İletişim: Adres: 1-247; Baud: 1200-19200; Parite biti: N / E / O Enerji: sıfırla |
| Enerji darbesi (genişleme) |
FM-E2 aktif ve reaktif enerji puls çıkışı sağlar. 6 darbe parametresi seçilebilir. Aralık: 0.1-10000kWh/kvarh; Kuru kontak çıkışı (1AX100V). |
| Veri toplama (genişletme) |
Her FM-K2 modülü 2 yollu kuru kontak sayımı toplayabilir |
| Kontrol (genişletme modülü) |
Her FM-K2, iletişim veya ölçülen parametreler tarafından kontrol edilebilen 2 röle kontak çıkışı sağlar. |
| Analog çıkış (genişletme modülü) |
Her bir FM-A20 modülü 2 şekilde DC 4-20mA çıkış sağlar, fonksiyon ilişkileri ölçülen parametrelere göre ayarlanabilir. |
| Bağlantı modu |
3P4W, 3P4W BAL, 3P3W, 3P3W BAL, 1P2W, 1P3W |
| Mekanik parametreler |
| Boyutlar (mm) |
Montaj paneli: 96x96
Kalınlık: 20
Derinlik: 60 (genişletme modülü olmadan)
80 (genişletme modülü olmadan) |
| Montaj |
Panel montajı
Trepanning: 92x92mm |
| Çevresel koşullar |
| Sıcaklık |
-25 ila +50°C |
| Nem |
20-%95 bağıl nem, yoğuşma olmadan |
