Teknik Döküman

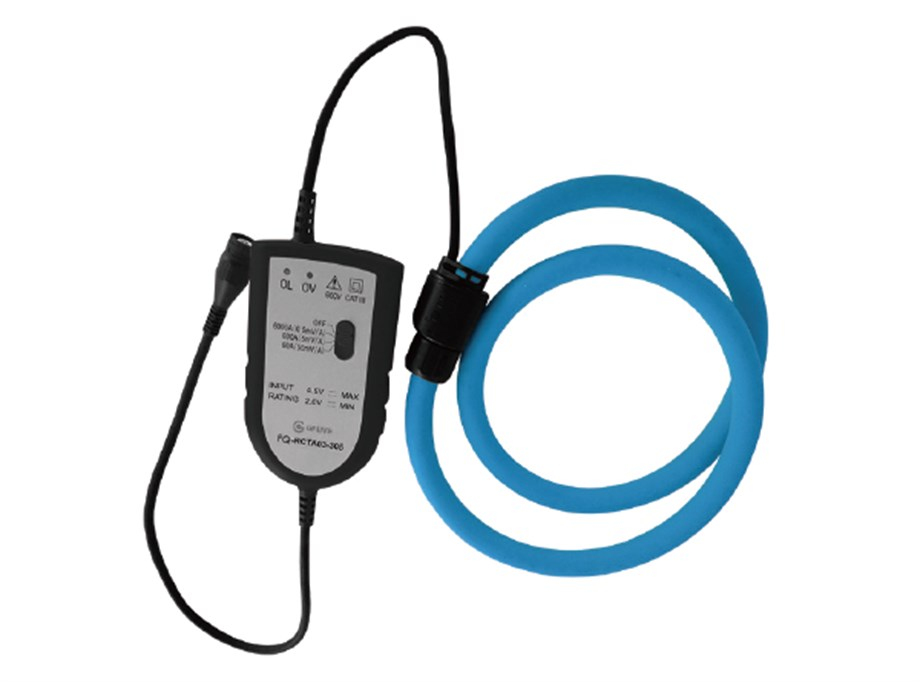

FQ-RCTA03 rogowski bobinli esnek akım trafosu, dar alanlarda ve birincil bara veya kabloların sökülmesine gerek kalmadan kolay kurulum için tasarlanmıştır. Esnek bir Rogowski bobin probu ve elektronik modüller içerir. Bobin probundan gelen sinyal, entegrasyon işlemi aracılığıyla elektronik amplifikatör modülleri tarafından yükseltilebilir.
AÇIKLAMA
Çıkış sinyali doğrudan osiloskop, dijital multimetre, güç kalitesi analizörü veya veri kaydedici kayıt cihazında kullanılabilir. Mükemmel doğrusallık, kullanımı kolay, büyük akım ölçümü, üç durak 6000A/3V, 600A/3V, 60A/3V veya 3000A/3V, 300A/3V, 30A/3V, daha düşük faz kayması. Özellikle dar alanlara, kablo demetlerinin etrafına, geniş veya büyük baraların etrafına monte edilebilir ve hatta düzensiz şekillerin etrafına sarılabilir. Modeller %1 okuma hassasiyetiyle 1 ila 100.000Arm arasında değişir. EN 61010, 600V CAT IV, 1000V CAT III olarak derecelendirilmiştir. Bu özellik, ct sensörünün iletken etrafında konumlandırılmasını kolaylaştırır, kullanıcı güvenliğini artırır ve diğer esnek sensörlerle ilişkili sarkma etkisini hafifletir.
UYGULAMALAR
Osiloskop;
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Veri kaydı / kaydı;
Dalga formu analizi;
Enerji alt sayaçları;
Güç ölçer;
Multimetre;
ÖZELLİKLER
1A ila 6000A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Akım ölçümü için %0,2 mükemmel doğrusallık;
Frekans 0.1Hz-2MHz Bant Genişliği;
6000A/600A/60A/3V veya 3000A/300A/30A/3V aralığı;
Tutma teli çapı: φ305mm/190mm/120mm;
Harmonik ölçüm ile;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek geçirgenliğe sahip manyetik malzeme çekirdeği;
EN 61010, 1000V CAT III ile uyumludur;
DMM'ler, güç kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
CE, UL, CNAS işareti;
GENEL VERİLER
Çalışma sıcaklığı ve nem 0 ila 50°C (32-122℉), ≦80%RH (Yoğuşma yok)
Depolama sıcaklığı ve nem: -10 ila 60°C (14-140℉), ≦80%RH (Yoğuşma yok)
Çalışma ortamı: İç mekan, 2000 metreye kadar yükseklik
Güvenlik Standartları: IEC61010-1:2001, 600V CAT III
PARAMETRELER
| Elektriksel parametreler |
| Model |
FQ-RCTA03-120 |
FQ-RCTA03-190 |
FQ-RCTA03-305 |
| Geçerli aralık |
60A/600A/6000A or 30A/300A/3000A |
| Frekans |
10Hz - 20kHz |
| Çıkış gerilimi |
Nominal akım |
6000A/3000A |
6000A/3000A |
6000A/3000A |
| 50Hz |
3V AC |
3V AC |
3V AC |
| Maksimum çıkış |
30kA |
| Çıkış hassasiyeti |
50mV/A, 5mV/A, 0.5mV/A; 100mV/A, 10mV/A, 1mV/A |
| Doğruluk |
<1% @25°C (45-65Hz) |
| Faz hatası |
<60' @25°C (45-65Hz) |
| Oran |
50mV/kA, 85mV/kA, 100mV/kA (50Hz) |
| Bobin kesit çapı |
8mm |
| Çıkış hassasiyeti |
Maksimum ±%2 (Kalibrasyon Yok)
25°C'de ±%0,5 (Kalibrasyon ile) |
| Doğrusallık hatası |
±0.2% RD |
| Pozisyon Hassasiyeti |
±1% |
| Dış Etki |
±1% Max |
| Bant Genişliği |
0.1Hz - 2MHz(-3dB) |
| Sıcaklık katsayısı |
Okuma verilerinin ±%0,08/°C'si |
| Yük empedansı |
Min 100KΩ |
| Güç Kaynağı |
9V DC pil veya özelleştirilmiş |
| Kurşun uzunluğu |
2.5m |
| Standart |
EN 61010-1, EN 61010-2-032, EN 61010-2-031
IEC60044-1, & IEC61869-2, 1000V CAT III |
| Çıkış terminalleri |
Güvenlik BNC fişli 0,5 m kablo |
| Ağırlık |
150g - 360g |
| Çalışma sıcaklığı |
-30°C ila +80°C |
| Depolama sıcaklığı |
-40°C ila +90°C |
| Notlar: Akım probu kullanıcı gereksinimlerine göre özelleştirilebilir! |
BOYUT
| Boyutlar (mm) |
FQ-RCTA03-120 |
FQ-RCTA03-190 |
FQ-RCTA03-305 |
| A Penceresi |
120 |
190 |
305 |
| Bobin OD B |
145 |
205 |
335 |
| Bobin Uzunluğu C |
400 |
600 |
1000 |
| Çıkış bağlantısı |
1. UL2586-ESB 2x24AWG L=150cm (gerektiği gibi)
2. Güvenlik erkek BNC konnektörü ile sonlandırılmış koaksiyel L=250cm (gerektiği gibi)
3. UL2586-ESB 2x24AWG L=150cm (gerektiği gibi) entegratör ile |
