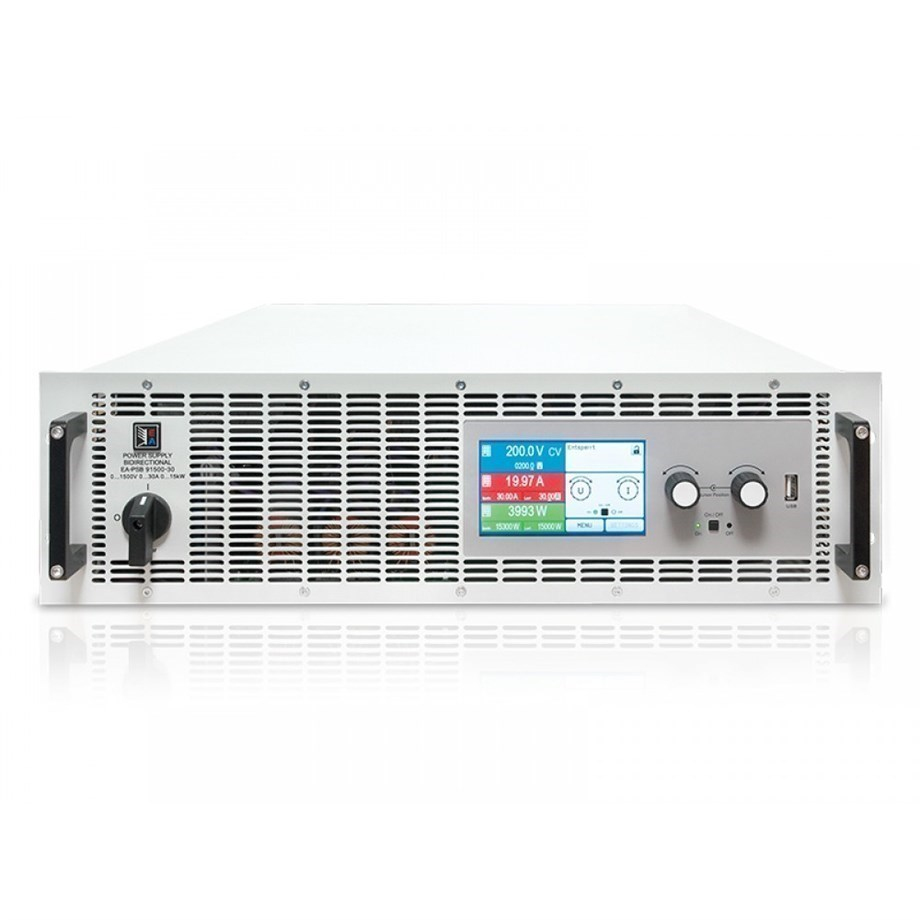

Elektro Automatik PSB 9060-120 3U Programlanabilir, Çift yönlü DC kaynağı, ayarlamalı: 0-60V, 0-120A, 0-5kW

Elektro Automatik PSB 9000 serisinin ana özellikleri:

- 208 V veya geniş aralıklı 342...528 V AC besleme için
- Çift yönlü cihaz - güç kaynağı ve elektronik yük bir arada
- Yüksek verimlilikle enerji geri kazanımı
- Güç değerleri: 2,5 kW, 5 kW, 7,5 kW, 10 kW veya 15 kW, 540 kW'a kadar genişletilebilir
- Gerilim değerleri: 60 V'tan 1500 V'a kadar
- Mevcut derecelendirmeler: 20 A'dan 360 A'ya kadar
- Esnek, güç ayarlı DC<->AC aşaması
- Çeşitli koruma devreleri (OVP, OCP, OPP, OTP)
- Değerler, durum ve bildirimler için ekranlı sezgisel TFT dokunmatik panel
- Otomatik algılama ile uzaktan algılama
- Galvanik olarak izole edilmiş analog arayüz ve USB portu
- Entegre fonksiyon jeneratörü
- Pil testi, MPP izleme simülasyonu
- İsteğe bağlı, dijital arayüz modülleri
- SCPI komut seti ve ModBus RTU (isteğe bağlı olarak: ModBus TCP) desteği
- LabView VI'lar ve Windows için kontrol yazılımı

Genel

EA-PSB 9000 3U serisinin mikroişlemci kontrollü, çift yönlü güç kaynakları, iki cihazı bir arada barındırır: bir güç kaynağı (kaynak) ve enerji geri kazanımlı bir elektronik yük (lavabo). Bu iki özelliğe dayanarak, cihazlar standart olarak iki kadranlı çalışma işlevselliğini sunar. Dahili elektronik yük, DC terminalindeki kaçınılmaz kapasitansı boşaltarak yüksek voltaj dinamiği sağlar. Bağlı bir kaynak için cihazlar, EA-ELR 9000 serisindeki cihazlar gibi enerji geri kazanımı özelliğine sahip tam elektronik yüklerdir.
Kaynak çalışma modunda cihaz, EA-PSI 9000 serisindekiler gibi esnek, otomatik olarak değişen bir güç kaynağı haline gelir. Her iki cihaz tipinin ilerlemesini bir araya getirir ve aynı zamanda ayrı birimlerin ağırlık, alan gereksinimi, maliyetler ve bunları özel test yazılımına uygulama çabası ile ilgili dezavantajlarını ortadan kaldırır.

AC beslemesi
Tüm modeller aktif bir Güç Faktörü Düzeltme (PFC) devresi ile donatılmıştır ve 380 V ile 480 V AC arasındaki tipik değerlere sahip iki veya üç fazlı bir beslemede çalışmak üzere tasarlanmıştır. Yük çalışması sırasında, cihaz tüketilen DC enerjisini yeniden üretir ve yerel güç ağına geri besler. Bu, çok fazla enerji maliyetinden tasarruf etmenize yardımcı olabilir.

Kaynak havuzu çalışması
Bu cihazların göze çarpan bir özelliği, lavabo olarak da adlandırılan elektronik bir yükün ve kaynak olarak da adlandırılan bir güç kaynağının tek bir ünitede birleşmesidir. Bu, cihazın yalnızca keyfi olarak lavabo veya kaynak olarak çalışamayacağı, bu iki çalışma modu arasındaki geçişin kesintisiz ve zaman kaybı olmadan gerçekleştiği anlamına gelir. Buna iki kadranlı operasyon da denir. Gerçek çalışma modu ekranda gösterilir.

Enerji geri kazanımı
Bu cihazların en önemli özelliği, şebekeye bağlıyken AC girişinin, yük çalışması sırasında tedarik edilen DC enerjisinin geri kazanımı için çıkış olarak da kullanılmasıdır ve bu da %95'e varan bir verimlilikle dönüştürülür. Bu enerji geri kazanımı yöntemi, maliyetleri düşürmeye yardımcı olur ve yalnızca enerjiyi ısıya dönüştüren geleneksel elektronik yükler için gerekli oldukları gibi pahalı soğutma sistemlerinden kaçınabilir. Sağdaki şekil prensibi göstermektedir.
