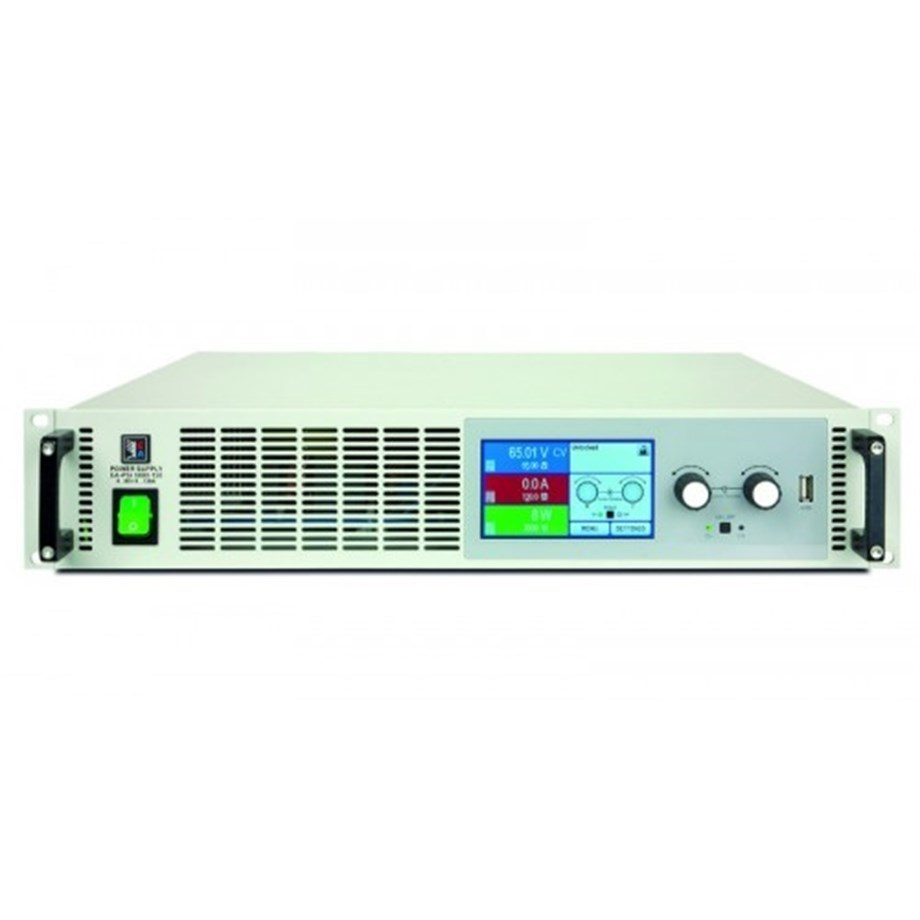

Elektro Automatik PSI 9500-10 2U, 500V, 10A, 1500W laboratuvar güç kaynağı

Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka: EA  Elektro Automatik
Ürün Kodu: PSI 9500-10 2U

:

EA-PSI 9000 2U 1000 W - 3000 W PROGRAMLANABILIR LABORATUVAR DC GÜÇ KAYNAKLARI

- Geniş giriş voltajı aralığı 90...264 V aktif PFC h ile% 93'e kadar yüksek verimlilik
- Çıkış gücü değerleri: 0...1000 W'dan 0...3000 W'a kadar
- Çıkış voltajları: 0...40 V'dan 0...750 V'a kadar
- Çıkış akımları: 0...4 A'dan 0...120 A'ya kadar
- Esnek, güç ayarlı çıkış aşaması
- Çeşitli koruma devreleri (OVP, OCP, OPP, OTP)
- Değerler, durum ve bildirimler için ekranlı sezgisel TFT dokunmatik panel
- Uzaktan algılama
- Galvanik olarak izole edilmiş, analog arayüz
   •U / I / P 0...10 V veya 0...5 V üzerinden programlanabilir
   •0...10 V veya 0...5 V üzerinden U / I izleme
- Entegre gerçek fonksiyon üreteci
- Fotovoltaik dizi simülasyonu
- Dahili direnç simülasyonu ve regülasyon h Soğutma için sıcaklık kontrollü fanlar
- SELV'ye göre 40 V modeller (EN 60950)
- USB portu entegre
- EN 55022 Sınıf B'ye göre EMC
- İsteğe bağlı, dijital arayüz modülleri veya alternatif olarak kurulan IEEE/GPIB portu
- SCPI komut dili desteklenir

Genel

EA-PSI 9000 2U serisinin mikroişlemci kontrollü laboratuvar güç kaynakları, kullanıcı dostu, etkileşimli bir kullanım konseptinin yanı sıra bunların çalıştırılmasını kolaylaştırabilecek olağanüstü bir standart özellikler seti sunar. Çıkış parametrelerinin, denetim özelliklerinin ve diğer ayarların yanı sıra değiştirilebilir dijital arayüz modüllerinin yapılandırılması akıllı ve rahattır.
Tüm çıkış parametreleri için uygulanan denetim özellikleri, test ekipmanını azaltmaya yardımcı olabilir ve harici denetim donanımı ve yazılımı kurmayı neredeyse gereksiz hale getirebilir. İki düğmeli, bir basmalı düğmeye, iki LED'e ve tüm önemli değerler ve durum için renkli TFT ekranlı dokunmatik panele sahip şeffaf kontrol paneli, kullanıcının birkaç parmak dokunuşuyla cihazı kolayca kullanmasını sağlar.
Yarı otomatik ve uzaktan kumandalı test ve otomasyon sistemlerine entegrasyon için, cihazlar arka taraflarında bir dizi arayüz (analog ve dijital) sunar.

AC girişi
Tüm üniteler aktif bir Güç Faktörü Düzeltme devresi ile donatılmıştır ve 1,5 kW'a kadar olan modeller, 90 VAC'den 264 VAC'ye kadar bir şebeke beslemesinde dünya çapında kullanım için uygundur. 1,5 kW'lık modellerde besleme voltajı <150 VAC ise çıkış gücü otomatik olarak 1 kW'a, 3 kW'lık modellerde ise <205 VAC'de 2,5 kW'a düşürülür.

Güç
Tüm modeller, her zaman maksimumsal nominal çıkış gücüyle sınırlı, daha düşük çıkış akımında daha yüksek bir çıkış voltajı veya daha düşük çıkış voltajında daha yüksek bir çıkış akımı sağlayan esnek bir otomatik aralıklı çıkış aşaması ile donatılmıştır. Maksimum güç seti değeri bu modellerle ayarlanabilir. Bu nedenle, çok çeşitli uygulamalar zaten tek bir ünitenin kullanılmasıyla kapsanabilir.

DC çıkışı
0...40 V ile 0...750 V arasındaki DC çıkış gerilimleri, 0...4 A ile 0...120 A arasındaki çıkış akımları ve 0...1000 W ile 0...3000 W arasındaki çıkış güçleri mevcuttur.
Böylece akım, voltaj ve güç, manuel veya uzaktan kumandalı (analog veya dijital) fark etmeksizin %0 ila %100 arasında sürekli olarak ayarlanabilir.
Çıkış terminali arka panelde bulunur.

Koruyucu özellikler
Bağlı ekipmanın korunması için, bir aşırı gerilim koruma eşiği (OVP) ve ayrıca aşırı akım (OCP) ve aşırı güç (OPP) için bir tane ayarlamak mümkündür.
Bu eşiklerden birine herhangi bir nedenle ulaşılır ulaşılmaz, DC çıkışı derhal kapatılacak ve ekranda ve arayüzler üzerinden bir durum sinyali üretilecektir. Ayrıca, cihaz aşırı ısınırsa DC çıkışını kapatacak bir aşırı sıcaklık koruması vardır.

Uzaktan algılama
Standart algılama girişi, güç kabloları boyunca belirli bir seviyeye kadar voltaj düşüşlerini telafi etmek için doğrudan yüke bağlanabilir. Algılama girişi yüke bağlıysa, güç kaynağı, yükte doğru gerekli voltajın mevcut olduğundan emin olmak için çıkış voltajını otomatik olarak ayarlayacaktır.

Ekran ve kontroller
Ayar değerleri ve çıkış voltajı, çıkış akımı ve çıkış gücünün gerçek değerleri grafik ekranda açıkça gösterilir. LC ekran dokunmaya duyarlıdır ve cihazın tüm işlevlerini sadece bir parmakla kontrol etmek için sezgisel olarak kullanılabilir. Ayarlanan gerilim, akım, güç veya direnç değerleri (dahili direnç simülasyonu) döner düğmeler kullanılarak ayarlanabilir veya doğrudan bir numpad ile girilebilir.
İstenmeyen işlemleri önlemek için, tüm operasyon kontrolleri kilitlenebilir.





Analog arayüz

Cihazın arkasında galvanik olarak izole edilmiş bir analog arayüz terminali vardır. Voltajı, akımı ve gücü% 0...100'den 0 V'luk kontrol voltajları ile ayarlamak için analog girişler sunar ... 10 V veya 0 V... 5 V. Çıkış voltajını ve akımını izlemek için, 0 V voltaj aralıklarına sahip analog çıkışlar vardır ... 10 V veya 0 V... 5 V. Ayrıca, cihaz durumunu kontrol etmek ve izlemek için çeşitli giriş ve çıkışlar mevcuttur.


Fonksiyon üreteci

Bu serideki tüm modeller, aşağıdaki şekilde gösterildiği gibi tipik fonksiyonlar üretebilen ve bunları çıkış voltajına veya çıkış akımına uygulayabilen gerçek bir fonksiyon üreteci içerir. Jeneratör, cihazın önündeki dokunmatik panel kullanılarak veya dijital arayüzlerden biri üzerinden uzaktan kumanda ile tamamen yapılandırılabilir ve kontrol edilebilir.
Önceden tanımlanmış fonksiyonlar, tam konfigürasyon yeteneği için kullanıcıya Y ofseti, zaman / frekans veya genlik gibi gerekli tüm parametreleri sunar.





Hepsi keyfi bir jeneratöre dayanan standart fonksiyonlara ek olarak, bu baz jeneratörü, 100 diziye kadar ayrılmış karmaşık fonksiyon kümelerinin oluşturulması ve yürütülmesi için erişilebilirdir. Bunlar, geliştirme ve üretimde test amacıyla kullanılabilir.
Diziler, ön paneldeki USB bağlantı noktası üzerinden standart bir USB flash sürücüden yüklenebilir ve kaydedilebilir, bu da farklı test dizileri arasında geçiş yapmayı kolaylaştırır.
Keyfi jeneratör ile gerçekleştirilebilen karmaşık bir fonksiyonun (40 dizi) kurgusal örneği. İşlev, cihazda veya harici olarak oluşturulabilir ve daha sonra yüklenebilir veya kaydedilebilir:





Ayrıca, kullanıcı tarafından tablolar (CSV dosyası) şeklinde tanımlanan ve daha sonra USB sürücüsünden yüklenen UI veya IU gibi diğer işlevleri oluşturmak için kullanılan bir XY üreteci vardır.
Fotovoltaik ile ilgili testler için, bir PV eğrisi oluşturulabilir ve kullanıcı tarafından ayarlanabilen anahtar parametrelerden kullanılabilir. Gelecekteki ürün yazılımı güncellemeleri uygulanarak kullanıcı seçimi için daha da fazla özellik yüklenebilir.


Genişletilebilirlik
Tekli üniteler, 150 kW'a kadar toplam güce sahip sistemler oluşturmak için talep üzerine, ayrıca 42U'ya kadar kabinlerde çeşitli konfigürasyonlarda birleştirilebilir. Paralel bağlantı standart bağlantı modudur ve standart dahili master-slave veri yolu kullanılarak ana ünite üzerinde toplam güç, voltaj ve akım oluşumu olacaktır. Belirli bir voltaja kadar seri bağlantı da mümkündür.

Gözetim özellikleri
Tüm modeller voltaj ve akım adımları için denetim özellikleri sunar. Denetim, voltaj veya akımın aşırı ve düşük çekimini izlemek için yapılandırılabilir. Bir tepki olarak, cihaz seçilebilir türde bir bildirim oluşturabilir:
- Sinyaller sadece görüntülenir; arıza hala aktif olsa bile, çıkışı etkilemeden.
- Uyarılar etkin kalır ve arıza giderildikten sonra kabul edilmelidir.
- Alarmlar çıkışı anında kapatır ve akustik olarak da kullanılabilir.

Seçenekler
• RS232, CANopen, Modbus TCP, Profibus, Profinet/IO, Devicenet veya Ethernet için izole edilmiş dijital arayüz modülleri. Arabirim yuvası arka panelde bulunur (yalnızca standart modeller), kullanıcının yeni bir arabirim takmasını veya mevcut arabirimi değiştirmesini kolaylaştırır. Arayüz cihaz tarafından otomatik olarak algılanır ve hiç yapılandırma gerektirmez veya çok az yapılandırma gerektirir.
• Güçlendirilebilir arayüz modülleri için varsayılan yuva yerine sağlam bir GPIB portu takılı üç yönlü arayüz (3W)

* Tüm voltajlar için mevcut değildir - lütfen müsaitlik durumu için teklif verin
** Genel olarak 200 V'a kadar olan modellerde, talep üzerine diğer modellerde mevcuttur
