EA Elektro Otomatik PSI 91000-120 15U, 0...1000V, 0...120A, 45kW, Programlanabilir yüksek verimli DC Güç Kaynağı


Ana Özellikler:

- Geniş aralık için 342...528 V AC besleme
- 380 V, 400 V ve 480 V şebekelerde çalışma için geniş AC besleme voltajı aralığı
- 30 kW ile 90 kW arasında çıkış gücü değerleri
- Çıkış gerilimleri: 80 V, 200 V, 360 V, 500 V, 750 V, 1000 V ve 1500 V
- 3060 A'ya kadar akımlar
- Önceden yapılandırılmış, önceden kablolanmış, kurulmaya hazır
- EA-PSI 9000 WR ve EA-PSI 9000 WR Slave serilerinin güç kaynaklarını içerir:
    ‣ Gerçek fonksiyon üreteci
    ‣ Dahili USB ve analog arayüz
    ‣ Profinet, Profibus, CAN, CANopen, Ethernet, EtherCAT, ModBus TCP için isteğe bağlı arayüz modülleri için yuva
    ‣ SCPI komut dili ve ModBus RTU
    ‣ Çok dilli renkli TFT dokunmatik panel

Genel

EA-PSI 9000 15U/24U serisi, EA-PSI 9000 3U güç kaynağı serisini standart 19" kabinlerdeki yüksek güçlü modellerle genişletir. 5 güç değerinde 35 farklı konfigürasyon seçeneği vardır.
Bir kabin sistemi, her zamanki gibi genişletilmiş güç, manuel kullanım ve uzaktan kumanda ile büyük bir güç kaynağı cihazı olarak kabul edilirken, aynı zamanda EA-PSI 9000 3U serisinin tek modelleri gibi aynı özellikleri sunar.

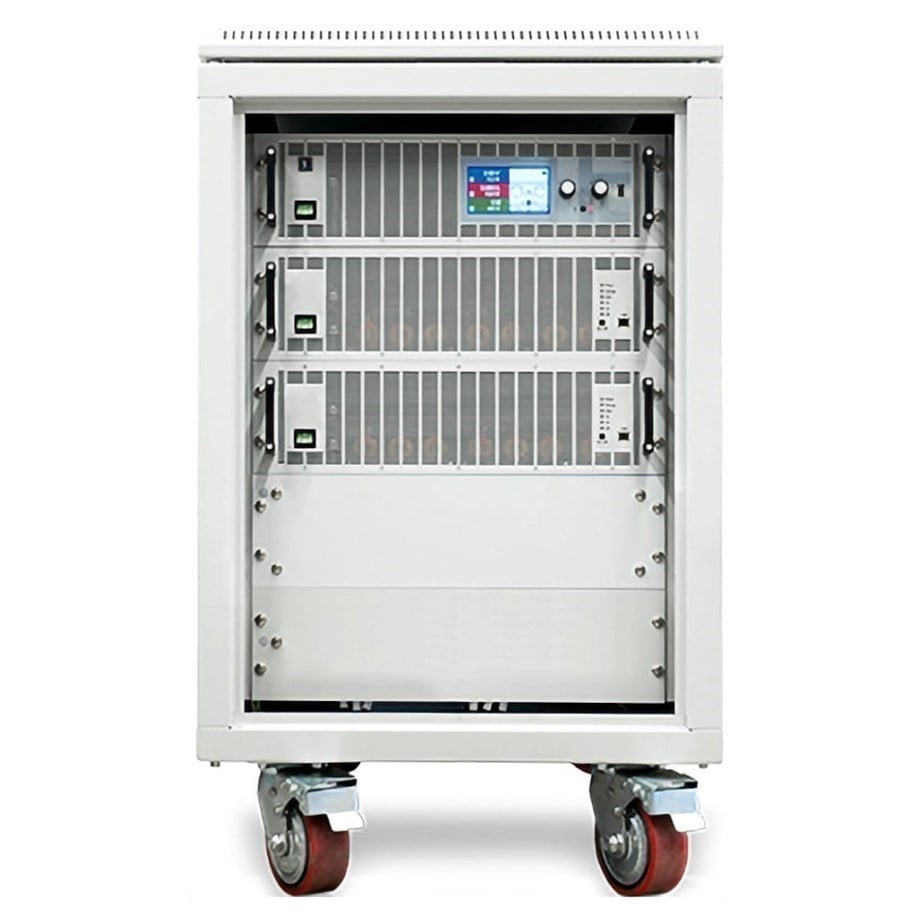

Biri 30 kW ve 45 kW için 15 U yüksekliğe ve diğeri 60 kW, 75 kW ve 90 kW için 24 U yüksekliğe sahip iki taban kabini vardır. Kabinin kendisi kilitlenebilir arka ve ön kapıların yanı sıra sabitlenebilen dört tekerleğe sahiptir. Sistem tamamen yapılandırılmış olarak gönderilecek ve yerinde kurulumdan hemen sonra kullanıma hazır olacaktır.

Otomatik aralıklı güç aşaması

Tüm modeller, her zaman ayarlanabilir güç seti val- ue veya nominal güçle sınırlı, daha düşük çıkış akımında daha yüksek bir çıkış voltajı veya daha düşük çıkış voltajında daha yüksek bir çıkış akımı sağlayan esnek bir otomatik aralıklı çıkış aşaması ile donatılmıştır. Bu nedenle, sadece bir ünitenin kullanılmasıyla çok çeşitli uygulamalar zaten kapsanabilir.


DC çıkışı

0...80 V ile 0...1500 V arasındaki DC çıkış gerilimleri, 0...60 A ile 0...3060 A arasındaki çıkış akımları ve 0...30 kW, 0...45 kW, 0...60 kW, 0...75 kW veya 0...90 kW çıkış gücü değerleri mevcuttur. Çıkış terminali arka panelde bulunur.


Ekran ve kontrol paneli

Ayar değerleri ve çıkış voltajı, çıkış akımı ve çıkış gücünün gerçek değerleri grafik ekranda açıkça gösterilir. Renkli TFT ekran dokunmaya duyarlıdır ve cihazın tüm işlevlerini sadece bir parmak ucuyla kontrol etmek için sezgisel olarak kullanılabilir.
Ayarlanan gerilim, akım, güç veya direnç değerleri (dahili direnç simülasyonu) döner düğmeler kullanılarak ayarlanabilir veya doğrudan sayısal bir ped aracılığıyla girilebilir. İstenmeyen işlemleri önlemek için, tüm operasyon kontrolleri kilitlenebilir.
