Teknik Döküman

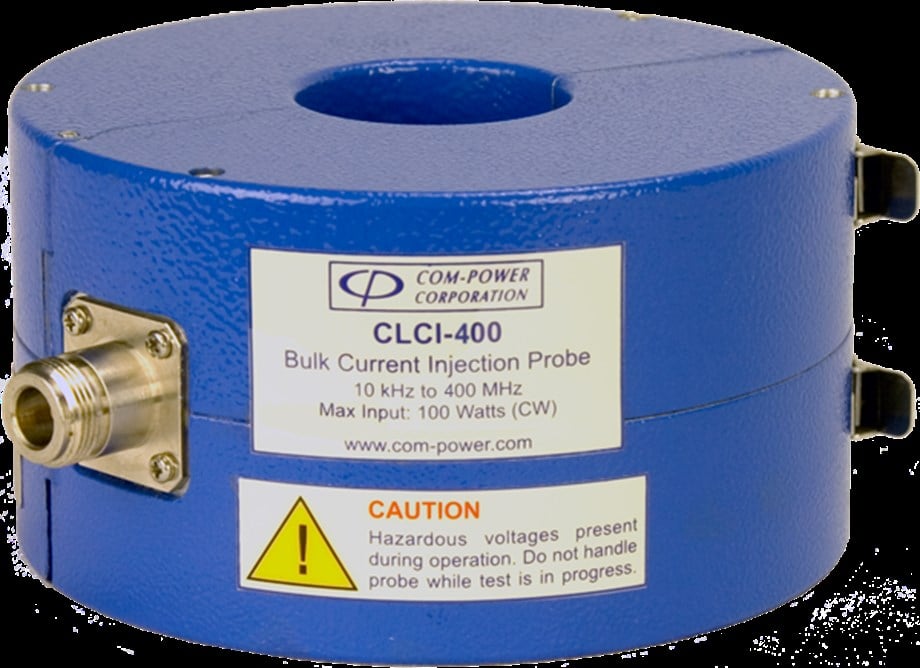

CLCI-400 Toplu Akım Enjeksiyon Probu, ComPower'ın kapsamlı radyo frekansı iletilen bağışıklık test ekipmanı ve kalibrasyon aksesuarları serisinin bir parçasıdır; özellikle RTA/DO-160F, Mil-Std-461'de yer alan gerekliliklere uymak için tasarlanmıştır. CLCI-400, sağlam, dairesel muhafazasında bölünmüş çekirdekli ferritler içerir ve menteşelidir; böylece test edilecek kabloyu, kabloları veya kablo demetlerini prob penceresine kolayca yerleştirmek için probun bir taraftan açılmasına izin vererek CLCI-400'ü diğer bölünmemiş çekirdekli problardan çok daha kullanışlı hale getirir CLCI-400 probunun verimliliği, 100 watt'tan daha az ileri güçle frekans bandı boyunca 10 Vrms'ye kadar test seviyelerine ulaşmasını sağlar. Prob, sekonderinde 100 ampere kadar "pencere akımı" ve primerine 100 watt'a kadar RF giriş gücü sağlayabilir. Bir RF Akım probu tipik olarak, büyüklük miktarlarını gerçek rms voltajı cinsinden ölçen spektrum analizörü veya EMI alıcısı ile birlikte kullanılır. 1? üzerinden dB cinsinden ifade edilen Transfer Empedansı dönüştürme faktörü, voltaj miktarını 1 uA üzerinden dB cinsinden ifade edilen bir akım miktarına dönüştürür.

Frekans Aralığı: 10 kHz ila 400 MHz
RTCA/DO-160, Mil-Std-461 ile uyumludur
Akım Enjeksiyonu ve İzleme yeteneği
Üç yıl garanti


Frekans Aralığı: 10 kHz ila 400 MHz
Pencere (İç) Çapı: 1,575" (40 mm)
Dış Çap: 5,75" (146 mm)
Genişlik: 2,75" (70 mm)
Ağırlık: 4,5 lbs. (2,04 kg)
Giriş Konektörü: Tip-N (dişi)
Maks. Giriş Gücü: 100 Watt (sürekli)
Dönüş Oranı: 1:1
Maks. Çekirdek Sıcaklığı: 110° C - 230° F
Test seviyelerini ayarlamak ve testi çalıştırmak için Com-Power'dan temin edilebilen aksesuarlar:
FCLC-100 Kalibrasyon Fikstürü
Term-50-100W Güç Terminatörü ASC serisi Güç Amplifikatörleri
