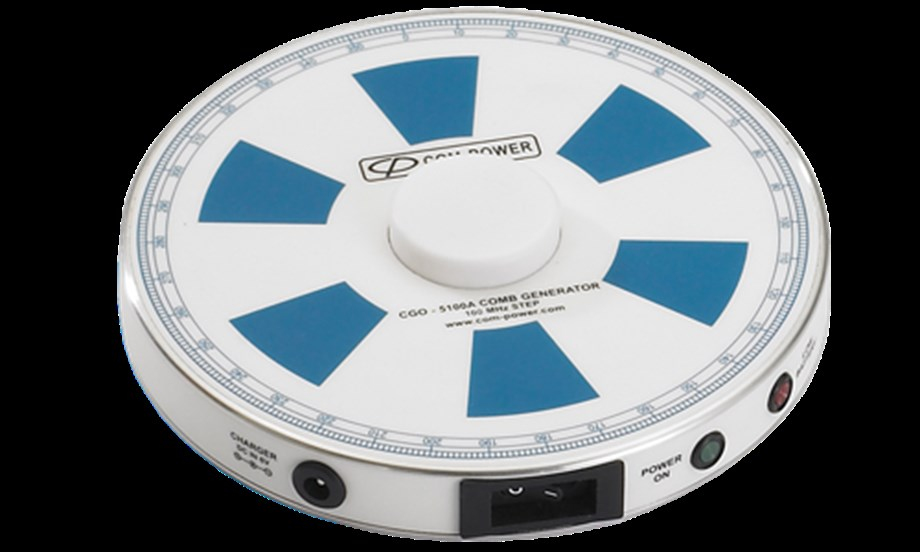

Geniş bant EMC Referans sinyal kaynağı Com-Power Model CGO-5100B Comb Generator, hızlı EMC saha testi içindir. Sinyalleri 100 MHz frekans adımlarında 18 GHz'e kadar yayar. EMC laboratuvarları, yayılan emisyon test sahalarını, cihazlarını ve aksesuarlarını yılda en az bir kez kalibre eder. Kalibrasyon prosedürleri ayrıntılı ve zaman alıcıdır. Ancak kalibrasyon, kalibrasyon periyodu arasında hasarlı alıcılar, kopuk kablolar, zayıf bağlantılar, kötü antenler vb. gibi ekipman arızalarını engellemez. Örneğin, frekans arttıkça kötü eşleşmiş bir konektör önemli ölçüm hatalarına neden olabilir. Tarak Jeneratörünün geniş bant yayılan çıkışında düzenli olarak birkaç frekansın izlenmesi, tüm kurulumu hızlı ve verimli bir şekilde doğrulayabilir. Test kurulumundaki herhangi bir potansiyel sorun, hatalı sonuçlara neden olmadan önce tespit edilebilir. CGO-5100B, şarj edilebilir bir NimH pil paketi ile çalışır. Düzgün bir yayılan çıkış için dairesel bir şekle sahiptir.


1 GHz ila 18 GHz frekans aralığı
Kararlı Frekans Çıkışı
Otomatik Düşük Voltaj Sinyali Kapatma
Pille Çalışan
Üç Yıl Garanti

Amaçlanan Uygulama: EMI Yayılan Saha Referans Kaynağı
Frekans Aralığı: 1 GHz ila 18 GHz
Frekans Adım Boyutu: 100 MHz
Frekans Kararlılığı: 5 ppm
Genlik Kararlılığı: ± 0,1 dB
Zaman Kararlılığı: 12 ay boyunca <1 dB
Şarj Cihazı Çıkışı / Girişi: 6 VDC, 500 mA / 110VAC 60 Hz veya 230 VAC 50 Hz
Akü Tipi: 3.6V NiMH, 1 Ah
Çalışma Süresi: Tam Şarjlı Pil ile Tipik >18 Saat
Harici Göstergeler: Pil Zayıf ve Güç Açık
Anten Boyutu: Yerleşik Anten
Boyutlar: 5,8 x 1 inç / 14,7 x 2,5 cm
Ağırlık: 1 lbs / 0,5 kg
Polarizasyon: Dikey ve Yatay
