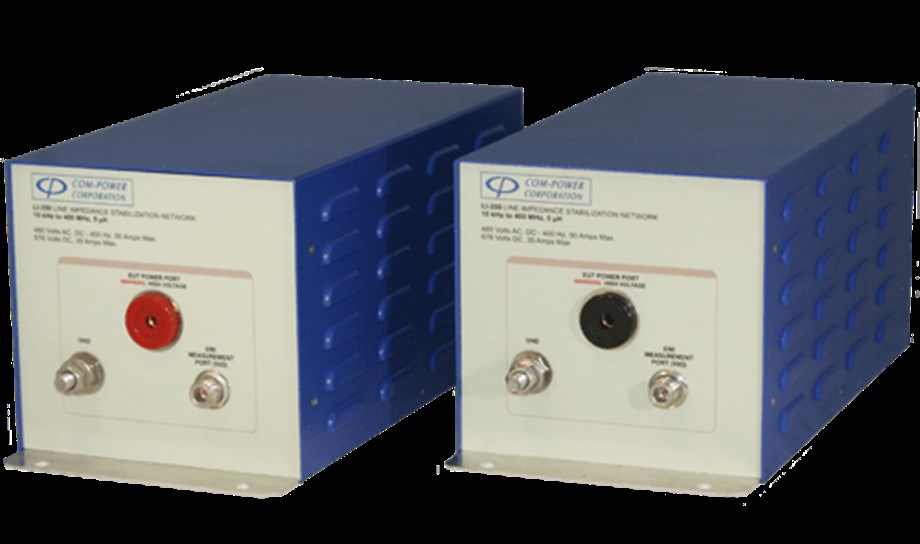

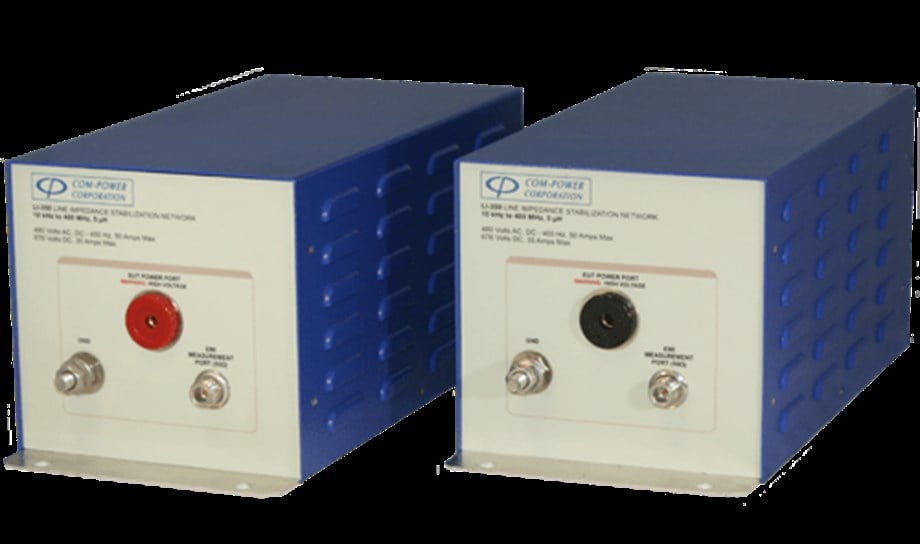

DO-160 ve MIL-STD 461F için LI-350 LISN, 50 Amper AC (35 Amps DC) akıma kadar çalışabilir ve DO-160 & MIL-'in gerektirdiği şekilde güç hattı tarafından iletilen emisyon uyumluluk testinin gerçekleştirilmesi için gerekli ölçüm platformunu sağlar. STD 461F.

LISN kavramı ve avantajları:

a) test edilen hatlara seri olarak bağlanır ve bunlara tanımlanmış bir empedans uygular; böylece hatların empedansının büyük ölçüde kontrolsüz olduğu durumlarda akım veya voltaj sondası ölçümlerine göre belirgin bir avantaj sağlar;

b) EUT portunda mevcut olan bozucu gerilimlerin ölçüm için bağlandığı ölçüm ekipmanına bağlantı için bir koaksiyel RF ölçüm portu sağlamak; ve,

c) AE (yardımcı ekipman) bağlantı noktasını aşağıdakileri sağlayan EUT ve RF bağlantı noktalarından izole edin:

1) AE bağlantılı ekipmanın/kablonun ağın empedansı (ve voltaj bölme faktörü) üzerindeki etkisini en aza indirir; ve,

2) herhangi bir ortam sinyalinin genliğini ve ayrıca AE bağlantılı ekipman tarafından üretilen sahte parazit voltajlarını azaltır, böylece ölçüm sonuçları üzerindeki potansiyel etkilerini en aza indirir.

3 fazlı güç sistemlerini (Wye veya Delta konfigürasyonları) barındırmak için iki çift LI-350 kullanılabilir.

Ürün Adı: Hat Empedans Stabilizasyon Ağı (LISN)
Özellikler: RTCA DO-160 / MIL-STD 461F
Uygulama: Elektrik Hattı gerçekleştirilen emisyon testleri
Frekans Aralığı: 10 kHz - 400 MHz
RF Konnektör: 50 Ohm N-tipi (dişi)
Akım Değeri: 50 Amper AC, 35 Amper DC
Voltaj Derecesi: 480 VAC (Hattan Toprağa), 676 VDC
İndüktörler: 5 mikrohenry (hava çekirdekli)
Şebeke ve EUT Bağlantıları: Üstün Elektrikli SUPERCON örtülü prizler
Boyutlar (her ağ): 15,4 x 7 x 6,6 inç / 39,1 x 17,7 x 16,7 cm
Ağırlık (her ağ): 6 lbs. / 2,7 kg
Ekleme Kaybı: < 0,2 dB (150 kHz - 30 MHz)
