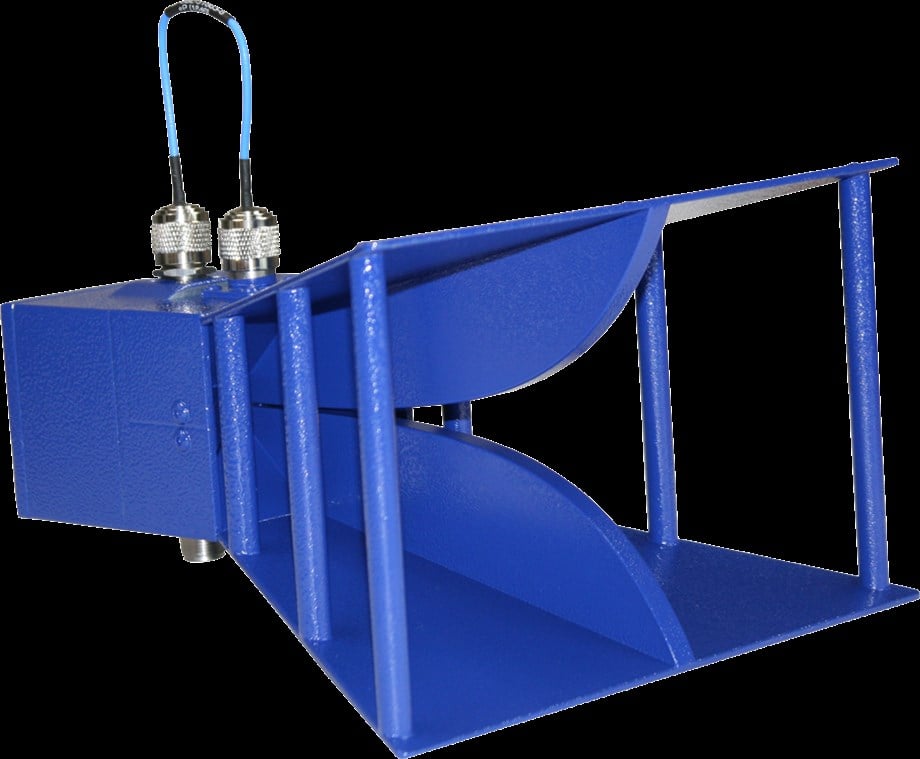

Com-Power AHA-118 çift Ridge Guide geniş bant horn antendir. 700 MHz ila 18 GHz frekans aralığına sahiptir. Çoğu EMI test standardı, 1 GHz'in üzerindeki testler için boynuz anten kullanılmasını gerektirir. Bununla birlikte, düşük genlikli sinyallerin amplifikasyon olmadan ölçülmesi zordur. Dahili ön yükselteç, alınan sinyalleri hemen anten çıkışında yükselterek sinyal gücünü artırır. Bu, düşük sinyallerin EMC alıcısının gürültü tabanının üzerinde görülmesini sağlar. Bu Boynuz anten, 700 MHz üzerindeki EMC yayılı emisyon testleri için mükemmel bir seçimdir.


Frekans Aralığı 700 MHz ila 18 GHz
Geliştirilmiş Hassasiyet
Dahili 40 dB Preamp
Üç Yıl Garanti
Bireysel Kalibrasyon

Frekans Aralığı: 700 MHz - 18 GHz
VSWR: 2.2: 1
Preamplifikatör Kazancı: 40 dB ± 2,5
Konektör Tipi: N tipi (f)
Empedans: 50 Ω
Polarizasyon: Doğrusal
Güç: 6 VDC, 500 mA
Ağırlık: 7 lb. maks.
Boyut: 10,2" X 9,5" X 5,6" (25,9 x 24,1 x 14,2 cm)
