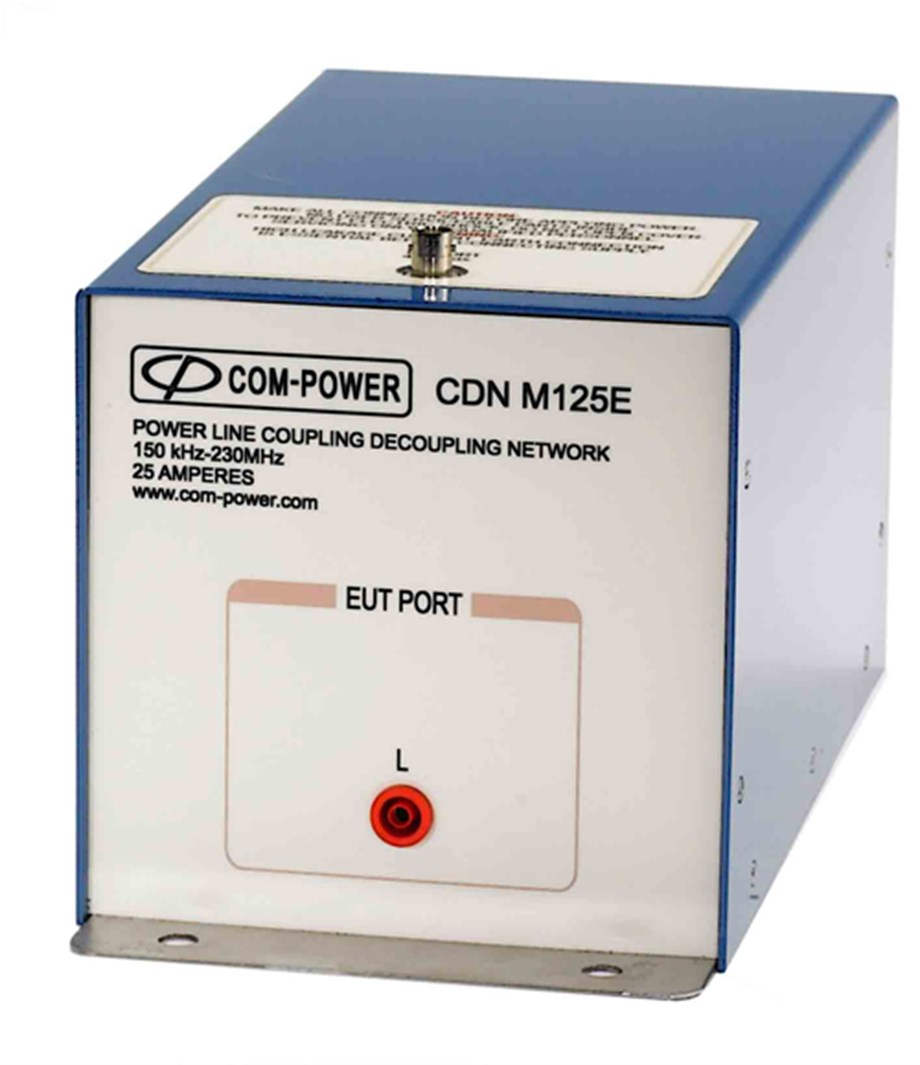

Model: CDN-M125, 25 Amper güç kablosu akım değerine sahip tek hatlı bir M serisi Coupling Decoupling Network'tür. Bu CDN 150 kHz - 230 MHz frekans aralığını kapsar. Bu Coupling Decoupling Network tüm güç kaynakları bağlantıları için tavsiye edilir. Bozulma sinyalleri, EN 61000-4-6 standardına göre besleme hatlarındaki her bir iletkene kuplajlanır.


Frekans Aralığı: 150 kHz ila 230 MHz
25, 50 ve 100 Amper Akım Değerleri
Tek Hatlı (M1), İki Hatlı (M2), Üç Hatlı (M3), Dört Hatlı (M4) ve Beş Hatlı (M5) Modeller
CISPR 16-1-2 ve IEC 61000-4-6 ile Tam Uyumlu
Üç Yıl Garanti

Ürün Adı Kuplaj Dekuplaj Ağı (CDN)
Uyumlu Test Standartları: IEC / EN 61000-4-6
Uygulama: Tek iletkenli güç kablosu
Frekans Aralığı: 150 kHz ila 230 MHz
RF Giriş Gerilimi: 40 V (Maks)
RF Giriş Konnektörü: 50 Ω BNC (Dişi)
Gerilim Değeri: 250 V AC / 350 V DC (Hattan Toprağa)
Akım Değeri: 25 Amper AC / 17 Amper DC (Maks)
AE ve EUT Bağlantıları: 4 mm kılıflı muz soketler
Ortak Mod Empedansı:
150 kHz - 26 MHz: 150Ω ± 20Ω
26 MHz - 80 MHz: 150Ω + 60Ω / - 45Ω
80 MHz - 230 MHz: 150Ω + 60Ω / - 60Ω
Gerilim Bölme Faktörü: 9,5 dB +4 / -1
Ortak Mod Bozulmasının Ayrıştırılması: ≥ 40dB (EUT/AE)
Boyutlar: 6 x 6 x 13 inç veya 15,2 x 15,2 x 33 cm
Ağırlık: 5 lbs. veya 2,3 kg
Testi ayarlamak için Com-Power'dan temin edilebilen aksesuarlar:
seviyeleri ve testin çalıştırılması
ADA-M125E kısa devre adaptörleri
ADA-515-2 150 Ω - 50 Ω adaptörlerTEP-050 50 Ω Sonlandırıcı
ATTN-6-100W Güç Zayıflatıcı
DCU-300-100W Yönlü Bağlayıcı
ASC serisi Güç Amplifikatörleri
