Teknik Döküman

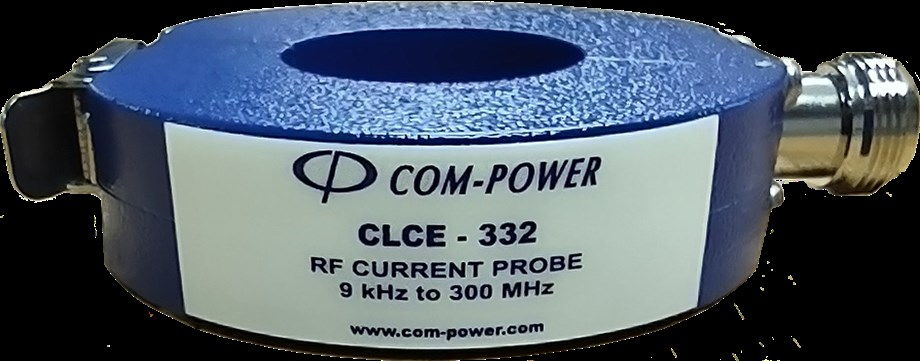

CLCE-332 RF Akım Probu, Com-Power'ın kapsamlı radyo frekansı iletilen emisyon / bağışıklık test ekipmanı ve kalibrasyon aksesuarları serisinin bir parçasıdır.
CLCE-332, CISPR 22, CISPR 32, DO-160, Mil Std 461 vb. tarafından gerekli görülen şikayet ölçümleri için ve ayrıca yürütülen bağışıklık testleri sırasında uygulanan akım izleme için uygundur.
Tasarımı, sağlam, dairesel menteşeli bir muhafaza içinde bölünmüş çekirdekli bir ferrit içerir; böylece test edilecek kabloyu, kabloları veya kablo demetlerini prob penceresine kolayca yerleştirmek için probun bir taraftan açılmasına izin vererek CLCE-332'yi diğer bölünmemiş çekirdekli problardan çok daha kullanışlı hale getirir.
CLCE-332, bir spektrum analizörü veya EMI alıcısı ya da gerçek rms voltajı cinsinden büyüklük miktarlarını ölçen herhangi bir 50Ω empedans ölçüm ekipmanı ile birlikte kullanılmak üzere tasarlanmıştır.

Frekans Aralığı: 9 kHz ila 300 MHz
CISPR, Mil-Std 461 ve DO-160 için uygundur
Bireysel kalibrasyon
Üç yıl garanti

Frekans Aralığı: 9 kHz ila 300 MHz
Pencere (Açıklık) İç Çapı: 1,26" (32 mm)
Dış Çap: 2,83" (72 mm)
Yükseklik: 0,76" (19,3 mm)
Ağırlık: 0,275 lbs. (0,125 kg)
Konektör: Tip-N (Dişi)
Transfer empedansı (ZtΩ): 5Ω
Aktarım empedansı (dBΩ): -40 ila 15 dBΩ (tipik)*
Maksimum Birincil Akım (DC-60 Hz): 56 Amper
Maksimum Birincil Akım (400 Hz): 42 Amper
Maksimum Birincil Akım (RF): 3 Amper
Maks. Çekirdek Sıcaklığı: 248℃F (120°C)
Darbe (8/20 µs): 1300 Amper
Com-Power'dan temin edilebilen ilgili aksesuarlar:
FCLCE-1000 Kalibrasyon Fikstürü
SPA-932TGE Spektrum Analizörü
