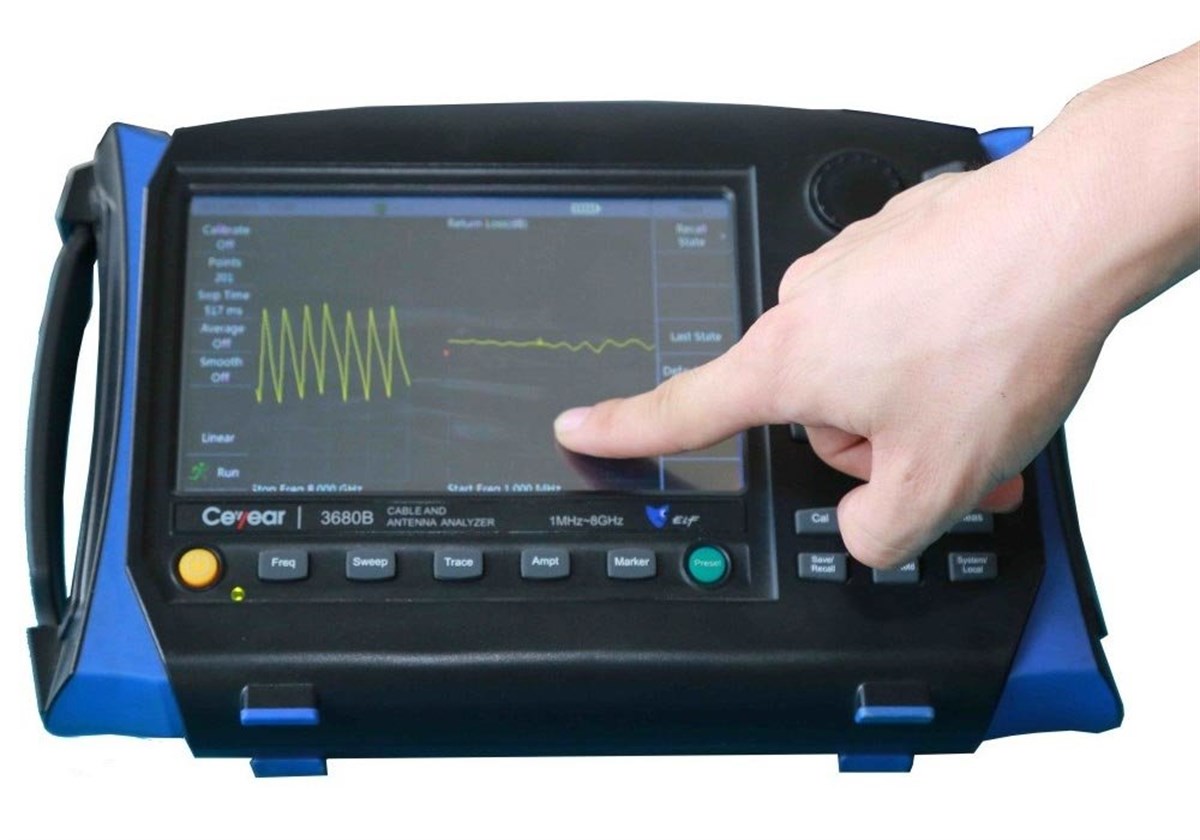

Taşınabilir, mobil Ceyear 3680 serisi, 1 MHz ila 4 veya 8 GHz frekans aralığına sahip kablo ve anten analizörleridir. VSWR, dönüş kaybı, karakteristik empedans ve fazı test etmenin yanı sıra, hata noktalarını da tam olarak bulabilir. 3680, dokunmatik ekran çalışması ve arka ışık parlaklığının otomatik olarak ayarlanmasıyla yüksek hızlı, yüksek hassasiyetli, kompakt, hafif ve pille çalışan cihazlardır. 3680 kablo ve anten analizörleri, kanal, GSM, PCS / DCS, CDMA, GPRS, WCDMA, CDMA2000, TD-SCDMA, LTE ve çağrı sistemleri dahil olmak üzere çeşitli iletişim baz istasyonlarını yerinde test etmek için ideal çözümdür.

Kablo ve anten sistemlerinin kurulumu, kalibrasyonu ve rutin bakımı sırasında, analizörler kullanıcıların iletim hattı ve anten sisteminin durumunu hızlı bir şekilde tahmin etmelerine, çalışan baz istasyonlarının bakım verimliliğini artırmasına ve yeni kurulum ve kalibrasyonunu hızlandırmasına yardımcı olabilir. baz istasyonları.

Ayrıca, bilimsel araştırma, öğretim ve imalatta RF cihazlarının ve bileşenlerinin yansıma parametresi testi için de kullanılabilir.

El tipi kablo ve anten analizörleri.
Frekans aralığı 1 MHz ... 4 GHz veya 1 MHz ... 8 GHz.
Geri dönüş kaybı ölçümü, VSWR (Gerilim Daimi Dalga Oranı), kablo kaybı, DTF geri dönüş kaybı, DTF VSWR, Smith tablosu, faz başlangıç ​​frekans hatası.
Frekans çözünürlüğü 1 kHz.
Çift pencere görüntüleme: Her pencere bağımsız yapım fonksiyonu ile farklı ölçüm tiplerini görüntüleyebilir.
Liste tarama işlevi: Birden fazla frekans segmenti aynı anda ölçülebilir ve her bir tarama segmenti farklı noktalar ve frekans aralıklarıyla ayarlanabilir.
İsteğe bağlı: Güç ölçümü.
Parlak 7 inç / yaklaşık 17,8 cm LCD dokunmatik ekran.
Çalışma sıcaklığı aralığı: -10 ... + 50 ° C.
Pil veya adaptörle sağlanan güç.
USB arayüzü ve SD kart.
