Hantek 1833C LCR Yüksek Hassasiyetli Test Cihazı

Marka : HANTEK
İndirim Oranı : %20 İndirim
Fiyat : $250.00(KDV Dahil)
İndirimli : $200.00(KDV Dahil)

Marka:HANTEK





:

  Teknik Döküman

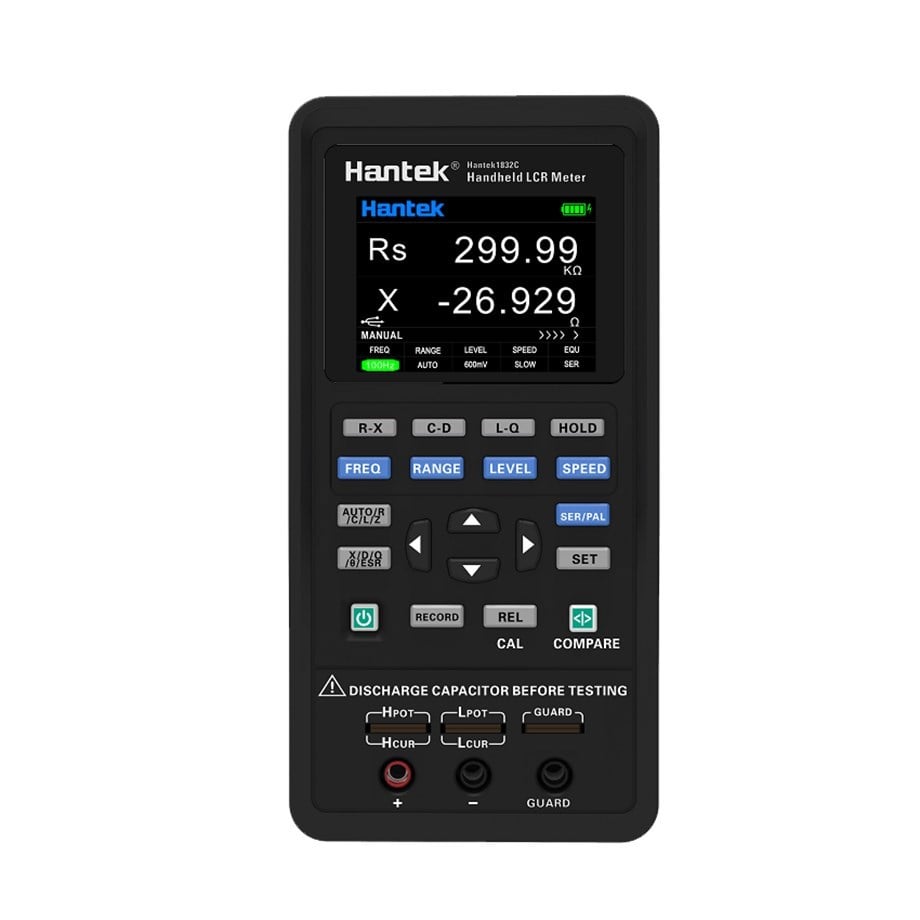

Hantek1832C / Hantek1833C el tipi LCR Metre, endüktans, kapasitans, direnç ve benzeri gibi bileşenin parametrelerini ölçmek için taşınabilir bir el tipi ölçüm cihazıdır. 5V lityum pil ile çalışan küçük hacimli, masaüstü LCR uygulamasının gereksinimlerini karşılayabilir ve ayrıca akış ölçümü ve el tipi ölçüme de uygulanabilir.





Hantek1832C / Hantek1833C el tipi LCR Metre, endüktans, kapasitans, direnç ve benzeri gibi bileşenin parametrelerini ölçmek için taşınabilir bir el tipi ölçüm cihazıdır. 5V lityum pil ile çalışan küçük hacimli, masaüstü LCR uygulamasının gereksinimlerini karşılayabilir ve ayrıca akış ölçümü ve el tipi ölçüme de uygulanabilir.

100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz, 40kHz, 50kHz, 75kHz, 100kHz 10 tipik test frekansı (Hantek1832C) 7 tipik test frekansı2.8 inç TFT LCD, Çince ve İngilizce arasında geçişHD ekran, ölçüm verilerinin çift gösterimi, sonuç netVeri kayıt analizini desteklerPC üst bilgisayarı destekler, uzaktan kontrol edilmesi ve ölçülmesi kolaydırTest ucu: 3 terminal / 5 terminal anahtarıÖlçüm hızı: yüksek hız / orta hız / düşük hız anahtarıAralık: manuel / otomatik anahtarı destekler, hızlı ölçüm yapmak kolaydırLCR şarj edilebilir tasarımı benimsemiştir, Büyük kapasiteli lityum pil, süper beklemeÇift şok koruma kılıfı, çok yönlü koruma, sarsılmaz, düşmeye karşı koruma, makineyi hasardan korur, daha uzun kullanım süresi, daha rahat ölçümBraket tasarımı, takması ve ölçmesi kolay



Model Hantek1832C Hantek1833C
Test frekansı

100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz,

40kHz

100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz,

40kHz, 50kHz, 75kHz, 100kHz

Doğruluk 0.30%
Eşdeğer Devre seri, paralel
Test seviyesi 0.6Vrms 0.6Vrms, 0.3Vrms
Ölçüm yolu manual, auto
Ekran görüntüsü 2.8 inch TFT LCD
Ölçüm parametreleri prensip parametresi: L/C/R/Z yardımcı parametre: X/D/Q/θ/ESR
Prensip parametresi L/C/R/Z
Yardımcı parametre X/D/Q/θ/ESR
Endüktans Ölçüm aralığı (L) 0-2000H
Kapasitans Ölçüm aralığı (C) 0-20mF
Direnç Ölçüm aralığı (R) 0-20MΩ
Ölçüm hızı yüksek hız (4 kez/s), orta hız (iki kez/s), düşük hız (bir kez/s)
Sıfırlama işlevi açık devre kalibrasyonu, kısa devre kalibrasyonu
Test terminali konfigürasyonu 3 terminal, 5 terminal
Genel özellikler 1.C Tipi veri kablosu ile standart; 2.güç adaptörü; 3.kısa devre kartı; 4.kırmızı ve siyah kauçuk fiş; 5.büyük kapasiteli lityum pil
Kapasitans C ve dağılımD
100Hz/120Hz/400Hz
Aralık Ekran aralığı Doğruluk Ce Doğruluk De Önerilen eşdeğer mod
20mF  4.000mF~20.000mF  8.00%+5 basamak 0.08 seri
4mF  400.0μF~3.9999mF  2.00%+3 basamak 0.02 seri
400μF  40.00μF~399.99μF  0,60+2 basamak 0.006 seri
40μF  4.000μF~39.999μF  0,40+2 basamak 0.004 seri
4μF  400.0nF~3.9999μF  0,40+2 basamak 0.004 ----
400nF  40.00nF~399.99nF  0,4+2 basamak 0.004 paralel
40nF  4.000nF~39.999nF  0,5+3 basamak 0.005 paralel
4nF  0pF~3.999nF  1,5+5 basamak ------  paralel
1KHz/4kHz
Range Display range Accuracy Ce  Accuracy De  Recommended equivalent mode
1000uF  400.0uF~999.9uF  3.00%+5 digits 0.03 series
400μF  40.00μF~399.99μF  1.50%+3 digits 0.015 series
40μF  4.000μF~39.999μF  0.60%+2 digits  0.006 series
4μF  400.0nF~3.9999μF  0.40%+2 digits 0.004 -----
400nF  40.00nF~399.99nF  0.4%+2 digits 0.004 parallel
40nF  4.000nF~39.999nF  0.6%+3 digits 0.006 parallel
4nF  400.0pF~3.9999nF  0.6%+3 digits 0.006 parallel
400pF 0.0pF~399.9pF 3%+5 digits ------ parallel
10KHz
Aralık Ekran aralığı Doğruluk Ce Doğruluk De Önerilen eşdeğer mod
100μF  40.00μF~100.00μF  4.00%+5 basamak 0.04 seri
40μF  4.000μF~39.999μF  2,0+3 basamak 0.02 seri
4μF  400.0nF~3.9999μF  0,60+2 basamak 0.006 seri
400nF  40.00nF~399.99nF  0,4+2 basamak 0.004 seri
40nF  4.000nF~39.999nF  0,4+2 basamak 0.004 ------
4nF  400.0pF~3.9999nF  0,4+2 basamak 0.004 paralel
400pF 40.00pF~399.99pF 0,6+3 basamak 0.006 paralel
40pF 0.00pF~39.99pF 2,5+5 basamak ------  paralel
40KHz/50KHz
Aralık Ekran aralığı Doğruluk Ce Doğruluk De Önerilen eşdeğer mod
100μF  40.00μF~100.00μF  6.00%+5 basamak 0.06 seri
40μF  4.000μF~39.999μF  4,0+3 basamak 0.04 seri
4μF  400.0nF~3.9999μF  1,0+2 basamak 0.01 seri
400nF  40.00nF~399.99nF  0,6+2 basamak 0.006 seri
40nF  4.000nF~39.999nF  0,6+2 basamak 0.006 ------
4nF  400.0pF~3.9999nF  0,6+2 basamak 0.006 paralel
400pF 40.00pF~399.99pF 1+3 basamak 0.01 paralel
40pF 0.000pF~39.999pF 3+5 basamaklı ------  paralel
75KHz/100KHz
Aralık Ekran aralığı Doğruluk Ce Doğruluk De Önerilen eşdeğer mod
10μF  4.000μF~10.000μF  8.0%+20 digits 0.08 seri
4μF  400.0nF~3.9999μF  5.0%+10 digits  0.05 seri
400nF  40.00nF~399.99nF  1.5%+5 digits 0.015 seri
40nF  4.000nF~39.999nF  1%+2 digits 0.01 seri
4nF  400.0pF~3.999nF  1%+2 digits 0.01 ------
400pF 40.00pF~399.99pF 1.5%+2 digits 0.015 paralel
40pF 4.000pF~39.999pF 2%+5 digits 0.02 paralel
4pF 0.000pF~3.999pF 5%+10 digits ------  paralel
Endüktans L ve kalite faktörü
100Hz/120Hz/400Hz
Aralık Ekran aralığı Doğruluk Le DoğrulukDe* Önerilen eşdeğer mod
1000H  400.0H~999.9H  2.00%+3 digits 0.02 parallel
400H  40.000H~399.99H  0.60%+2 digits 0.006 parallel
40H  4.000H~39.999H  0.40%+2 digits 0.004 parallel
4H  400.0mH~3.9999H  0.40%+2 digits  0.004 ----
400mH  40.00mH~399.99mH  0.4%+2 digits 0.004 series
40mH  4.000mH~39.999mH  0.6%+3 digits 0.006 series
4mH  0uH~3.999mH  3.0%+5 digits ------  series
 1kHz/4KHz
Aralık Ekran Aralığı DoğrulukLe  Doğruluk De* Önerilen eşdeğer mod
1H  400.0mH~999.9mH  1,50+3 basamak 0.015 paralel
400mH  40.00mH~399.99mH  0,4+2 basamak 0.004 paralel
40mH  4.000mH~39.999mH  0.4%+2 basamak 0.004 ------
4mH  400.0uH~3.9999mH  0.4%+2 basamak 0.004 seri
400uH 40.00uH~399.99uH 0.8%+3 basamak 0.008 seri
40uH 0.00uH~39.99uH 3.0%+5 basamak ------ seri
10kHz
Aralık Ekran Aralığı DoğrulukLe  DoğrulukDe* Önerilen eşdeğer mod
100H  40.00H~100.00H  2.0%+3 basamaklar 0.02 paralel
40H  4.000H~39.999H  0.60%+2 basamaklar 0.006 paralel
4H  400.0mH~3.9999H  0.40%+2 basamaklar 0.004 paralel
400mH  40.00mH~399.99mH  0.4%+2 basamaklar 0.004 ------
40mH  4.000mH~39.999mH  0.4%+2 basamaklar 0.004 seri
4mH  400.0uH~3.9999mH  1%+3 basamaklar 0.01 seri
400uH 0.0uH~399.9uH 3.0%+5 basamaklar ------ seri
40kHz/50kHz
Range Display range Accuracy Le  Accuracy De* Recommended equivalent mode
1H  400.0mH~999.9mH  2.0%+4 digits 0.02 parallel
400mH  40.00mH~399.99mH  0.8%+2 digits 0.008 parallel
40mH  4.000mH~39.999mH  0.8%+2 digits 0.008 ------
4mH  400.0uH~3.9999mH  0.8%+2 digits 0.008 series
400uH 40.00uH~399.99uH 1.5%+3 digits 0.015 series
40uH 0.000uH~39.999uH 4.0%+5 digits ------ series
75KHz/100kHz
Aralık Ekran Aralığı Doğruluk Le  Doğruluk De Önerilen eşdeğer mod
100mH  40.00mH~399.99mH  2.5%+2 basamaklar 0.025 paralel
40mH  4.000mH~39.999mH  1.5%+2 basamaklar 0.015 paralel
4mH  400.0uH~3.9999mH  1.0%+2 basamaklar 0.01 ------
400uH 40.00uH~399.99uH 1.0%+2 basamaklar 0.01 seri
40uH 4.000uH~39.999uH 1.5%+5 basamaklar 0.015 seri
4uH 0.000uH~3.999uH 4%+10 basamaklar ------ seri
 Impedance Z and phase angle
100Hz/120Hz/400Hz/1kHz/10kHz
Aralık Ekran Aralığı DoğrulukZe Doğruluk Önerilen eşdeğer mod
20MΩ 4.000MΩ~20.000MΩ 3.0%+10 basamaklar 3.4° paralel
4MΩ 400.0kΩ~3.9999MΩ 1.2%+3 basamaklar 0.7° paralel
400kΩ 40.00kΩ~399.99kΩ 0.3%+3 basamaklar 0.2° paralel
40kΩ 4.000kΩ~39.999kΩ 0.25%+2 basamaklar 0.1° ------
4kΩ 400.0Ω~3.9999kΩ 0.25%+2 basamaklar 0.1° seri
400Ω 40.00Ω~399.99Ω 0.25%+2 basamaklar 0.1° seri
40Ω 4.000Ω~39.999Ω 0.5%+3 basamaklar 0.3° seri
0.4000Ω~3.9999Ω 2.0%+3 basamaklar 1.1° seri
0.4Ω 0.0000Ω~0.3999Ω 4.0%+3 basamaklar ------ seri
40kHz/50KHz
Aralık Ekran aralığı DoğrulukZe Doğruluk Önerilen eşdeğer mod
20MΩ 4.000MΩ~20.000MΩ 7.0%+41 basamaklar 4.0° paralel
4MΩ 400.0kΩ~3.9999MΩ 2.5%+3 basamaklar 1.4° paralel
400kΩ 40.00kΩ~399.99kΩ 1.0%+4 basamaklar 0.6° paralel
40kΩ 4.000kΩ~39.999kΩ 1.0%+4 basamaklar 0.6° ------
4kΩ 400.0Ω~3.9999kΩ 0.5%+3 basamaklar 0.3° seri
400Ω 40.00Ω~399.99Ω 0.5%+3 basamaklar 0.3° seri
40Ω 4.000Ω~39.999Ω 0.7%+4 basamaklar 0.4° seri
0.4000Ω~3.9999Ω 2.0%+6 basamaklar 1.1° seri
0.4Ω 0.0000Ω~0.3999Ω 5.0%+10 basamaklar ------ seri
75KHz/100kHz
Aralık Ekran aralığı Doğruluk Ze Doğruluk Önerilen eşdeğer mod
20MΩ 4.000MΩ~20.000MΩ 9,0+20 basamak 5.2° paralel
4MΩ 400.0kΩ~3.9999MΩ 4,0+10 basamak     2.3° paralel
400kΩ 40.00kΩ~399.99kΩ 1,5+4 basamak     0.9° paralel
40kΩ 4.000kΩ~39.999kΩ 1,0+2 basamak     0.6° paralel
4kΩ 400.0Ω~3.9999kΩ 0,7+2 basamak     0.4° ------
400Ω 40.00Ω~399.99Ω 0,7+2 basamak     0.4° seri
40Ω 4.000Ω~39.999Ω 1,0+5 basamak 0.6° seri
0.4000Ω~3.9999Ω 3,0+10 basamak 1.7° seri
0.4Ω 0.0000Ω~0.3999Ω 7+20 basamak ------ seri
